এসএমটি পিসিবি বিধানসভা 6 পিসিবি বিধানসভা লাইনগুলির জন্য দ্রুত টার্ন প্রোটোটাইপ এবং ভর উত্পাদন

দ্রুত টার্ন প্রোটোটাইপ এবং ভর উৎপাদনএসএমটি পিসিবি সমাবেশ6 পিসিবি সমাবেশ লাইন


বিস্তারিত বিবরণীঃ

KAZ সার্কিট আপনার জন্য কি করতে পারে:

• পিসিবি এবং পিসিবিএ ডিজাইন
• পিসিবি উৎপাদন (প্রোটোটাইপ, ছোট থেকে মাঝারি, ভর উৎপাদন)
• উপাদান সরবরাহ
• পিসিবি সমাবেশ/এসএমটি/ডিআইপি

পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ

• পিবিসির বিস্তারিত বিবরণ সহ গারবার ফাইল
• বিওএম তালিকা (এক্সেল ফর্মার্টের সাথে আরও ভাল)
• PCBA এর ছবি (যদি আপনি আগে এই PCBA করেছেন)

প্রস্তুতকারকের ক্ষমতাঃ

এসএমটি ক্ষমতা

এসএমটি (পার্শ্ববর্তী মাউন্ট প্রযুক্তি) পিসিবি সমাবেশ একটি প্রিন্টেড সার্কিট বোর্ডে (পিসিবি) ইলেকট্রনিক উপাদান পূরণ এবং সোল্ডার করার একটি পদ্ধতি। এসএমটি সমাবেশে,উপাদানগুলি সরাসরি পিসিবি পৃষ্ঠের উপর মাউন্ট করা হয়, বরং গর্তের মধ্য দিয়ে যাওয়ার পরিবর্তে গর্তের মধ্য দিয়ে সমাবেশের মতো. এসএমটি আধুনিক ইলেকট্রনিক্স উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয় কারণ এর উপাদান আকার, ঘনত্ব এবং অটোমেশনের দিক থেকে এর সুবিধা রয়েছে।এসএমটি পিসিবি সমাবেশ:

স্টেনসিল প্রিন্টিংঃ প্রথম ধাপটি পিসিবি-তে সোল্ডার পেস্ট প্রয়োগ করা। একটি স্টেনসিল, সাধারণত স্টেইনলেস স্টিলের তৈরি, পিসিবি-র উপরে সারিবদ্ধ করা হয়,এবং সোল্ডার পেস্ট স্টেনসিলের খোলার মাধ্যমে সোল্ডার প্যাডের উপর জমা হয়সোল্ডার পেস্টে ছোট ছোট সোল্ডার কণা থাকে যা ফ্লাক্সে স্থির থাকে।

উপাদান স্থাপনঃ একবার সোল্ডার পেস্ট প্রয়োগ করা হলে, একটি স্বয়ংক্রিয় উপাদান স্থাপন মেশিন, যা পিক-এন্ড-প্লেস মেশিন নামেও পরিচিত,SMT উপাদানগুলিকে সঠিকভাবে অবস্থান এবং সোল্ডার পেস্টে স্থাপন করতে ব্যবহৃত হয়মেশিনটি রিল, ট্রে বা টিউব থেকে উপাদানগুলি তুলে নেয় এবং পিসিবি-র নির্ধারিত স্থানে সঠিকভাবে স্থাপন করে।

রিফ্লো সোল্ডারিংঃ উপাদান স্থাপন করার পরে, সোল্ডার প্যাস্ট এবং উপাদানগুলির সাথে পিসিবি একটি রিফ্লো সোল্ডারিং প্রক্রিয়াতে যায়। পিসিবি একটি রিফ্লো ফ্যাব্রেকে নিয়ন্ত্রিত উত্তাপের শিকার হয়,যেখানে সোল্ডার পেস্ট একটি পেস্ট থেকে একটি গলিত অবস্থায় একটি ফেজ পরিবর্তনের মধ্য দিয়ে যায়সোলাইডারটি উপাদানগুলি এবং পিসিবি প্যাডগুলির মধ্যে ধাতুসংক্রান্ত বন্ধন গঠন করে, যা নির্ভরযোগ্য বৈদ্যুতিক এবং যান্ত্রিক সংযোগ তৈরি করে।

পরিদর্শন এবং পরীক্ষাঃ রিফ্লো সোল্ডারিং প্রক্রিয়া অনুসরণ করে, একত্রিত PCB গুণমান নিশ্চিত করার জন্য পরিদর্শন এবং পরীক্ষা করা হয়।অটোমেটেড অপটিক্যাল ইন্সপেকশন (AOI) সিস্টেম বা অন্যান্য পরিদর্শন পদ্ধতিগুলি লোডার ত্রুটি সনাক্ত করতে ব্যবহৃত হয়, যেমন অপর্যাপ্ত বা অত্যধিক সোল্ডার, ভুল সমন্বিত উপাদান, বা সোল্ডার ব্রিজ। একত্রিত PCB এর কার্যকারিতা যাচাই করার জন্য কার্যকরী পরীক্ষাও করা যেতে পারে।

অতিরিক্ত প্রক্রিয়াকরণঃ পিসিবি সমাবেশের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে, অতিরিক্ত পদক্ষেপগুলি সম্পাদন করা যেতে পারে, যেমন সামঞ্জস্যপূর্ণ লেপ প্রয়োগ, পরিষ্কার,অথবা কোনো সনাক্ত ত্রুটির জন্য পুনর্নির্মাণ/সংশোধনএই ধাপগুলি এসএমটি সমাবেশের চূড়ান্ত গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করে।

এসএমটি পিসিবি সমাবেশএর বেশ কয়েকটি সুবিধা রয়েছে, যার মধ্যে রয়েছে উচ্চতর উপাদান ঘনত্ব, কম উত্পাদন ব্যয়, উন্নত সংকেত অখণ্ডতা এবং উত্পাদন দক্ষতা বৃদ্ধি।এটি উন্নত পারফরম্যান্সের সাথে ছোট এবং হালকা ইলেকট্রনিক ডিভাইসগুলি একত্রিত করতে সক্ষম করে.

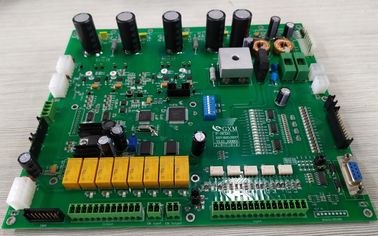

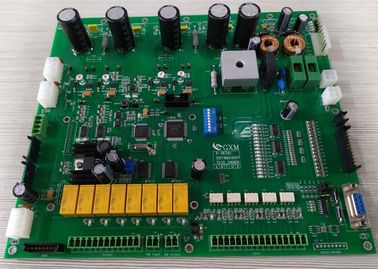

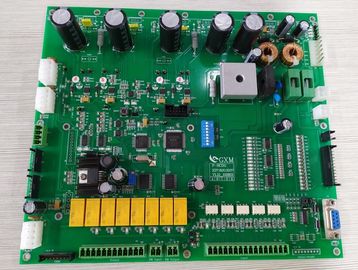

এই ছবির ছবি দ্রুত টার্ন প্রোটোটাইপ এবং ভর উৎপাদনএসএমটি পিসিবি সমাবেশ6 পিসিবি সমাবেশ লাইন
