পণ্যের বিবরণ

বাড়ি পণ্য

কাস্টম প্রিন্টেড সার্কিট বোর্ড সমাবেশ প্রক্রিয়া অনন্য ইলেকট্রনিক উত্পাদন চ্যালেঞ্জ পূরণের জন্য নমনীয় এবং স্কেলযোগ্য বিকল্প প্রদান করে

কাস্টম প্রিন্টেড সার্কিট বোর্ড সমাবেশ প্রক্রিয়া অনন্য ইলেকট্রনিক উত্পাদন চ্যালেঞ্জ পূরণের জন্য নমনীয় এবং স্কেলযোগ্য বিকল্প প্রদান করে

ব্র্যান্ড নাম:	KAZ
মডেল নম্বর:	কাজা-080
MOQ:	1 একক
অর্থ প্রদানের শর্তাবলী:	ওয়েস্টার্ন ইউনিয়ন, টি/টি, এল/সি, ডি/পি, মানিগ্রাম
সরবরাহের ক্ষমতা:	100000 টুকরা

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

UL/ROHS/ ISO9001

পণ্যের নাম:

পিসিবিএ

উৎপত্তি স্থল:

গুয়াংডং, চীন

মিনিট লাইন ব্যবধান:

3 মিল (0.075 মিমি)

মিনিট গর্তের আকার:

3মিল (0.075 মিমি)

পরিচিতিমুলক নাম:

OEM

উপাদান ক্রয়:

ঠিক আছে

শ্রীমতি ডিআইপি সমাবেশ:

সমর্থন

টাইপ:

এসএমটি সমাবেশ

সিল্কস্ক্রিন:

সাদা

সৈনিক:

লাল/কালো/সবুজ

প্যাকেজিং বিবরণ:

পি/পি

যোগানের ক্ষমতা:

100000 টুকরা

বিশেষভাবে তুলে ধরা:

FR4 পিসিবি সমাবেশ পরিষেবা

সবুজ সোল্ডারমাস্ক পিসিবি সমাবেশ পরিষেবা

HASL পিসিবি সমাবেশ পরিষেবা

পণ্যের বর্ণনা

FR4 উপাদান 2oz 4 স্তর PCB BGA অ্যাসেম্বলি HASL ENIG সারফেস ট্রিটমেন্ট

PCB ইলেকট্রনিক সার্কিট বোর্ড অ্যাসেম্বলি SMT

1. বৈশিষ্ট্য

এক স্টপ OEM পরিষেবা, চীনের শেনজেনে তৈরি
গ্রাহকের কাছ থেকে Gerber ফাইল এবং BOM তালিকা দ্বারা উত্পাদিত
FR4 উপাদান, 94V0 স্ট্যান্ডার্ড পূরণ করে
SMT, DIP প্রযুক্তি সমর্থন
লিড ফ্রি HASL, পরিবেশ সুরক্ষা
UL, CE, ROHS অনুবর্তী
DHL, UPS, TNT, EMS বা গ্রাহকের প্রয়োজনীয়তা অনুসারে শিপিং

2. PCBA প্রযুক্তিগত ক্ষমতা

SMT	অবস্থানের নির্ভুলতা: 20 um
	উপাদান আকার: 0.40.2mm(01005) —13079mm, ফ্লিপ-চিপ, QFP, BGA, POP
	সর্বোচ্চ উপাদানের উচ্চতা:: 25mm
	সর্বোচ্চ PCB আকার: 680*500mm
	ন্যূনতম PCB আকার: কোনো সীমাবদ্ধতা নেই
	PCB বেধ: 0.3 থেকে 6mm
	PCB ওজন: 3KG
ওয়েভ-সোল্ডার	সর্বোচ্চ PCB প্রস্থ: 450mm
	ন্যূনতম PCB প্রস্থ: কোনো সীমাবদ্ধতা নেই
	উপাদান উচ্চতা: শীর্ষ 120mm/ বট 15mm
সুইট-সোল্ডার	ধাতু প্রকার: অংশ, সম্পূর্ণ, ইনলে, সাইডস্টেপ
	ধাতু উপাদান: তামা, অ্যালুমিনিয়াম
	সারফেস ফিনিশ: প্লেটিং Au, প্লেটিং সিলভার, প্লেটিং Sn
	এয়ার ব্লাডার হার: 20%-এর কম
প্রেস-ফিট	প্রেস পরিসীমা: 0-50KN
প্রেস-ফিট	সর্বোচ্চ PCB আকার: 800X600mm
পরীক্ষা	ICT, প্রোব ফ্লাইং, বার্ন-ইন, ফাংশন পরীক্ষা, তাপমাত্রা সাইক্লিং

3. PCB অ্যাসেম্বলি পরিষেবার স্পেসিফিকেশন

1	স্তর	1-30 স্তর
2	উপাদান	FR-4, CEM-1, CEM-3, Hight TG, FR4 হ্যালোজেন ফ্রি, FR-1, FR-2, অ্যালুমিনিয়াম
3	বোর্ডের বেধ	0.2mm-7mm
4	সর্বোচ্চ সমাপ্ত বোর্ডের দিক	500mm*500mm
5	ন্যূনতম ড্রিল করা গর্তের আকার	0.25mm
6	ন্যূনতম লাইনের প্রস্থ	0.075mm(3mil)
7	ন্যূনতম লাইনের ব্যবধান	0.075mm(3mil)
8	সারফেস ফিনিশ/ট্রিটমেন্ট	HALS/HALS লিড ফ্রি, রাসায়নিক টিন, রাসায়নিক গোল্ড, নিমজ্জন গোল্ড, নিমজ্জন সিলভার/গোল্ড, Osp, গোল্ড প্লেটিং
9	তামার বেধ	0.5-4.0oz
10	সোল্ডার মাস্কের রঙ	সবুজ/কালো/সাদা/লাল/নীল/হলুদ
11	ভিতরের প্যাকিং	ভ্যাকুয়াম প্যাকিং, প্লাস্টিকের ব্যাগ
12	বাইরের প্যাকিং	স্ট্যান্ডার্ড কার্টন প্যাকিং
13	গর্তের সহনশীলতা	PTH:±0.076, NTPH:±0.05
14	সনদপত্র	UL, ISO9001, ISO14001, ROHS, CQC
15	প্রোফাইলিং পাঞ্চিং	রুট করা, V-CUT, বেভেলিং
16	অ্যাসেম্বলি পরিষেবা	সমস্ত ধরণের মুদ্রিত সার্কিট বোর্ড অ্যাসেম্বলির জন্য OEM পরিষেবা প্রদান করা

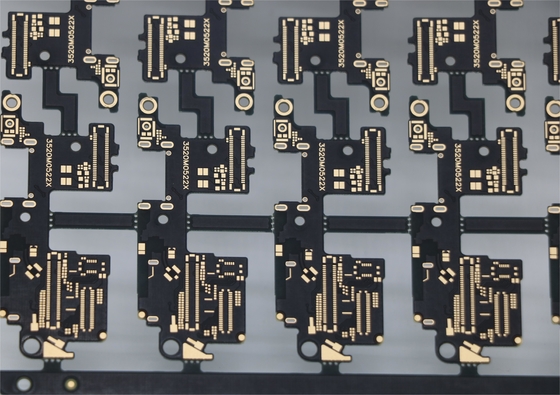

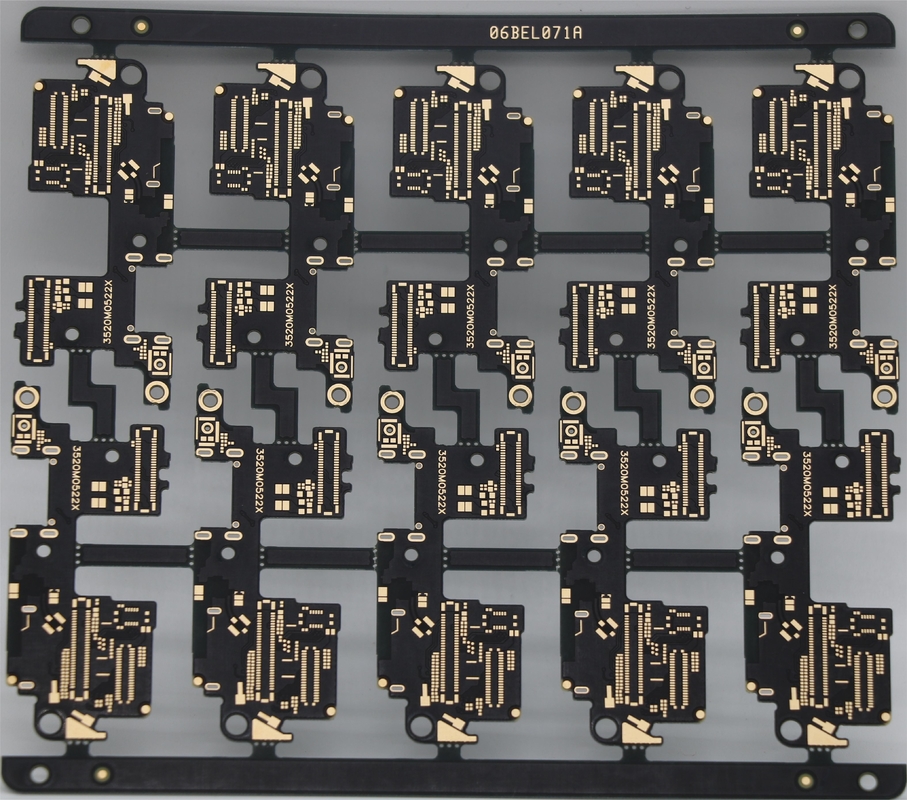

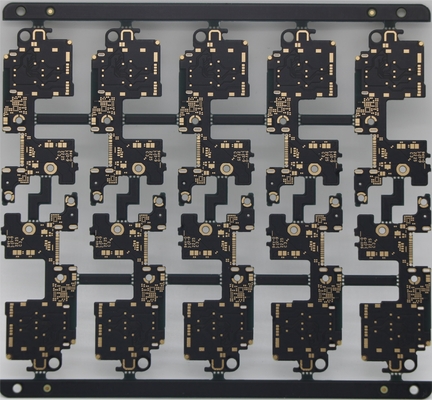

4. PCBA ছবি

কাস্টম প্রিন্টেড সার্কিট বোর্ড সমাবেশ প্রক্রিয়া অনন্য ইলেকট্রনিক উত্পাদন চ্যালেঞ্জ পূরণের জন্য নমনীয় এবং স্কেলযোগ্য বিকল্প প্রদান করে 0 কাস্টম প্রিন্টেড সার্কিট বোর্ড সমাবেশ প্রক্রিয়া অনন্য ইলেকট্রনিক উত্পাদন চ্যালেঞ্জ পূরণের জন্য নমনীয় এবং স্কেলযোগ্য বিকল্প প্রদান করে 1

পণ্য অ্যাপ্লিকেশন:

টেলিকম যোগাযোগ
ভোক্তা ইলেকট্রনিক্স
নিরাপত্তা মনিটর
গাড়ি ইলেকট্রনিক্স
স্মার্ট হোম
শিল্প নিয়ন্ত্রণ
সামরিক ও প্রতিরক্ষা
অটোমোটিভ
স্মার্ট হোম
শিল্প অটোমেশন
মেডিকেল ডিভাইস
নতুন শক্তি
এবং আরও অনেক কিছু

FAQ

প্রশ্ন 1: আপনি কি একটি কারখানা বা ট্রেডিং কোম্পানি?

-----আমরা একটি কারখানা, আমাদের কোম্পানি হল মুদ্রিত সার্কিট বোর্ড প্রস্তুতকারক।

প্রশ্ন 2: আপনি কি নমুনা অর্ডার গ্রহণ করেন?

------হ্যাঁ, আমরা নমুনা অর্ডার গ্রহণ করতে পারি।

প্রশ্ন 3: আপনার ওয়ারেন্টি নীতি কি?

-----আমরা 2 বছরের ওয়ারেন্টি অফার করি। ব্যক্তিগত কারণে ত্রুটিপূর্ণ পণ্যগুলির জন্য, আমরা এটি প্রতিস্থাপন করব।

প্রশ্ন 4: আপনার পেমেন্ট শর্তাবলী কি?

------আমরা অগ্রিম T/T, পেপ্যাল, বা আলিবাবা বাণিজ্য নিশ্চয়তা গ্রহণ করি।

প্রশ্ন 5: ভর অর্ডারের জন্য লিড টাইম কত?

------সাধারণত, এটি প্রায় 20-35 দিন সময় নেয়, অর্ডারের পরিমাণের উপর নির্ভর করে।
