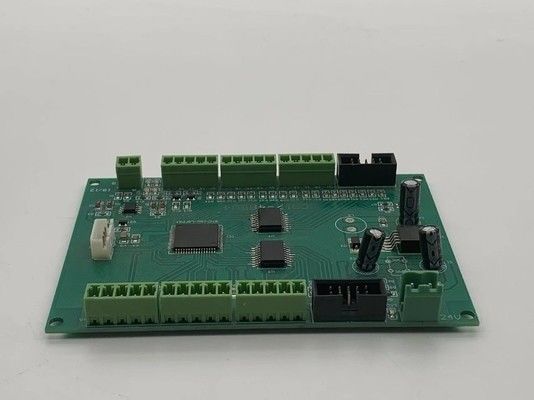

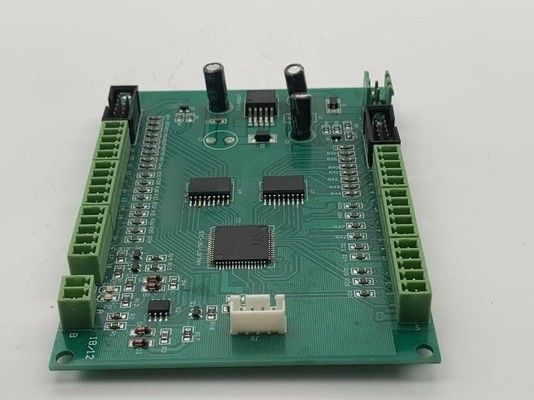

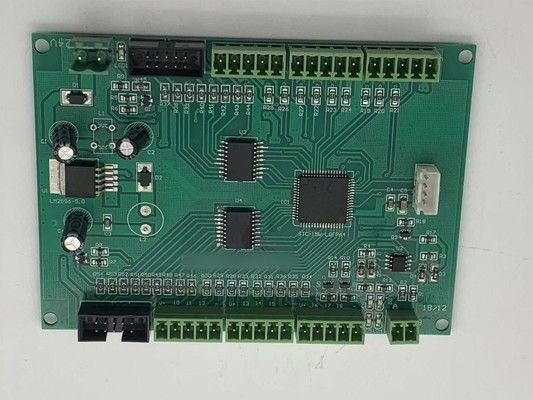

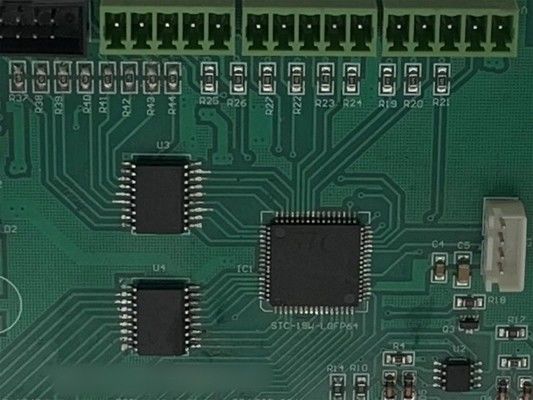

পিসিবি 2 স্তর পিসিবি বোর্ড প্রোটোটাইপ সার্ভিস সবুজ সোল্ডমাস্ক হোয়াইট সিল্ক স্ক্রিন এসএমটি পিসিবি সমাবেশ

2 স্তর এসএমটি পিসিবি সমাবেশ পিসিবি বোর্ড প্রোটোটাইপ সার্ভিস সবুজ সোল্ডমাস্ক হোয়াইট সিল্ক স্ক্রিন


বিস্তারিত বিবরণীঃ

KAZ সার্কিট আপনার জন্য কি করতে পারে:


• পিসিবি এবং পিসিবিএ ডিজাইন
• পিসিবি উৎপাদন (প্রোটোটাইপ, ছোট থেকে মাঝারি, ভর উৎপাদন)
• উপাদান সরবরাহ
• পিসিবি সমাবেশ/এসএমটি/ডিআইপি

পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ


• পিবিসির বিস্তারিত বিবরণ সহ গারবার ফাইল
• বিওএম তালিকা (এক্সেল ফর্মার্টের সাথে আরও ভাল)
• PCBA এর ছবি (যদি আপনি আগে এই PCBA করেছেন)

কোম্পানির তথ্য:
KAZ সার্কিট 2007 সাল থেকে চীন থেকে একটি পেশাদার পিসিবি প্রস্তুতকারক, এছাড়াও আমাদের গ্রাহকদের জন্য পিসিবি সমাবেশ পরিষেবা প্রদান। এখন প্রায় 300 কর্মচারীদের সাথে। ISO9001, TS16949, UL, RoHS এর সাথে প্রত্যয়িত।আমরা আপনাকে দ্রুততম ডেলিভারি সময়ের মধ্যে কারখানার নির্দেশিত দাম সঙ্গে মানের পণ্য প্রদান করতে আত্মবিশ্বাসী!

প্রস্তুতকারকের ক্ষমতাঃ


এসএমটি ক্ষমতা

    এসএমটি পিসিবি সমাবেশ এটি একটি প্রিন্টেড সার্কিট বোর্ড (PCB) উত্পাদন প্রক্রিয়াকে বোঝায় যা পৃষ্ঠের মাউন্ট প্রযুক্তি ব্যবহার করে,যেখানে ইলেকট্রনিক উপাদানগুলি ছিদ্রের মাধ্যমে প্রবেশের পরিবর্তে সরাসরি পিসিবি পৃষ্ঠের উপর স্থাপন এবং সোল্ডার করা হয়.

এসএমটি পিসিবি সমাবেশের মূল দিকগুলির মধ্যে রয়েছেঃ

উপাদান স্থাপনঃ
এসএমটি উপাদান যেমন প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট (আইসি) এবং অন্যান্য পৃষ্ঠের মাউন্ট ডিভাইসগুলি স্বয়ংক্রিয় পিক অ্যান্ড প্লেস মেশিন ব্যবহার করে সরাসরি পিসিবি পৃষ্ঠের উপর স্থাপন করা হয়।
সঠিক সমন্বয় এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ নিশ্চিত করার জন্য সঠিক উপাদান স্থাপন অত্যন্ত গুরুত্বপূর্ণ।

সোল্ডার পেস্ট ডিপোজিশনঃ
সোল্ডার পেস্ট হল সোল্ডার খাদ কণা এবং ফ্লাক্সের একটি মিশ্রণ যা স্টেন্সিল প্রিন্টিং বা অন্যান্য স্বয়ংক্রিয় প্রক্রিয়া ব্যবহার করে একটি পিসিবি এর তামার প্যাডগুলিতে নির্বাচনীভাবে জমা হয়।
সোল্ডার পেস্ট একটি আঠালো এবং পরিবাহী উপাদান হিসাবে কাজ করে যা উপাদান এবং PCB এর মধ্যে বৈদ্যুতিক সংযোগ গঠন করবে।

রিফ্লো সোল্ডারিং:
উপাদানগুলি স্থাপন করার পর, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
তাপমাত্রা, সময় এবং বায়ুমণ্ডল সহ রিফ্লো প্রোফাইলগুলি নির্ভরযোগ্য সোল্ডার জয়েন্টগুলি নিশ্চিত করার জন্য সাবধানে অপ্টিমাইজ করা হয়।

স্বয়ংক্রিয়ভাবে সনাক্ত করুনঃ
রিফ্লো প্রক্রিয়ার পরে, পিসিবি সমাবেশগুলি বিভিন্ন কৌশল ব্যবহার করে স্বয়ংক্রিয়ভাবে পরিদর্শন করা হয়, যেমন অপটিক্যাল পরিদর্শন, এক্স-রে পরিদর্শন বা স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই) ।
এই পরিদর্শনগুলি লোডিং ত্রুটি, উপাদানগুলির ভুল সমন্বয় বা অনুপস্থিত উপাদানগুলির মতো কোনও সমস্যা সনাক্ত করতে এবং সংশোধন করতে সহায়তা করে।

পরীক্ষা ও গুণমান নিয়ন্ত্রণঃ
কার্যকরী, বৈদ্যুতিক এবং পরিবেশগত পরীক্ষা সহ বিস্তৃত পরীক্ষা করা হয় যাতে পিসিবি সমাবেশগুলি প্রয়োজনীয় স্পেসিফিকেশন এবং পারফরম্যান্স স্ট্যান্ডার্ডগুলি পূরণ করে তা নিশ্চিত করা যায়।
উচ্চ উত্পাদন মান এবং পণ্য নির্ভরযোগ্যতা বজায় রাখার জন্য পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ এবং ব্যর্থতা বিশ্লেষণের মতো মান নিয়ন্ত্রণ ব্যবস্থা বাস্তবায়ন করে।

এসএমটির সুবিধাপিসিবি সমাবেশ:
উচ্চতর উপাদান ঘনত্বঃ এসএমটি উপাদানগুলি ছোট এবং একে অপরের কাছাকাছি স্থাপন করা যেতে পারে, যার ফলে আরও কমপ্যাক্ট, ছোট পিসিবি ডিজাইন হয়।
উন্নত নির্ভরযোগ্যতাঃ এসএমটি সোল্ডার জয়েন্টগুলি ছিদ্রযুক্ত সংযোগগুলির চেয়ে কম্পন, শক এবং তাপীয় চক্রের প্রতিরোধী।
স্বয়ংক্রিয় উত্পাদনঃ এসএমটি সমাবেশ প্রক্রিয়াটি অত্যন্ত স্বয়ংক্রিয় হতে পারে, উত্পাদন দক্ষতা বৃদ্ধি করে এবং ম্যানুয়াল শ্রম হ্রাস করে।
ব্যয়-কার্যকারিতাঃ কম উপাদান এবং শ্রম ব্যয় হওয়ায় এসএমটি সমাবেশ আরও ব্যয়বহুল হতে পারে, বিশেষত উচ্চ-ভলিউম উত্পাদনের জন্য।

এসএমটি পিসিবি সমাবেশ অ্যাপ্লিকেশন:

ভোক্তা ইলেকট্রনিক্সঃ স্মার্টফোন, ট্যাবলেট, ল্যাপটপ এবং অন্যান্য বহনযোগ্য ডিভাইস
শিল্প ইলেকট্রনিক্সঃ নিয়ন্ত্রণ ব্যবস্থা, অটোমেশন সরঞ্জাম এবং পাওয়ার ইলেকট্রনিক্স সরঞ্জাম
অটোমোবাইল ইলেকট্রনিক্সঃ ইঞ্জিন নিয়ন্ত্রণ ইউনিট, তথ্য বিনোদন এবং নিরাপত্তা সিস্টেম
এয়ারস্পেস এবং প্রতিরক্ষাঃ এভিয়েনিক্স, স্যাটেলাইট সিস্টেম এবং সামরিক সরঞ্জাম
মেডিকেল ডিভাইসঃ ডায়াগনস্টিক সরঞ্জাম, ইমপ্লানটেবল ডিভাইস এবং পোর্টেবল স্বাস্থ্যসেবা সমাধান

এসএমটি পিসিবি সমাবেশবিভিন্ন শিল্পে কম্প্যাক্ট, নির্ভরযোগ্য এবং ব্যয়বহুল ইলেকট্রনিক ডিভাইস তৈরির জন্য ব্যবহৃত একটি মৌলিক প্রযুক্তি।


পোর্টেবল পাওয়ার স্টেশনে সাধারণত নিম্নলিখিত প্রধান উপাদানগুলি অন্তর্ভুক্ত থাকেঃ

ব্যাটারি প্যাকঃ প্রাথমিক শক্তি সঞ্চয়স্থান সরবরাহ করে, সাধারণত লিথিয়াম-আয়ন ব্যাটারি নিয়ে গঠিত।PCB এর জন্য ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS) প্রয়োজন যাতে ব্যাটারির অবস্থা পর্যবেক্ষণ করা যায় এবং ব্যাটারিটিকে অতিরিক্ত চার্জ/অভার ডিসচার্জ থেকে রক্ষা করা যায়.

ইনভার্টার সার্কিট: বিভিন্ন ডিভাইসগুলিকে পাওয়ার দেওয়ার জন্য ব্যাটারির ডিসি পাওয়ারকে এসি পাওয়ার আউটপুটতে রূপান্তর করে। একটি ইনভার্টার সার্কিটের জন্য ইন্ডাক্টর, ক্যাপাসিটার এবং পাওয়ার সেমিকন্ডাক্টর ডিভাইসগুলির মতো উপাদান প্রয়োজন।

চার্জিং সার্কিটঃ অভ্যন্তরীণ ব্যাটারি প্যাক চার্জ করার জন্য দায়ী এবং একাধিক ইনপুট উত্স যেমন এসি পাওয়ার এবং সৌর প্যানেল সমর্থন করে। চার্জিং সার্কিটটিতে স্যুইচিং পাওয়ার সাপ্লাই অন্তর্ভুক্ত রয়েছে,বর্তমান সনাক্তকরণ, তাপমাত্রা পর্যবেক্ষণ ইত্যাদি।

ইনপুট / আউটপুট সংযোগকারীঃ বাহ্যিক ডিভাইসগুলি সংযুক্ত এবং চার্জ করার জন্য ইউএসবি পোর্ট, ডিসি আউটলেট এবং অন্যান্য সংযোগকারী সরবরাহ করে। ইন্টারফেস মডিউলের জন্য ভোল্টেজ নিয়ন্ত্রণ এবং সুরক্ষা সার্কিট প্রয়োজন।

কন্ট্রোল সার্কিটঃ ব্যাটারির অবস্থা পর্যবেক্ষণ, আউটপুট পাওয়ার নিয়ন্ত্রণ, ডিসপ্লে ড্রাইভার ইত্যাদি সহ বিদ্যুৎ কেন্দ্রের সামগ্রিক অপারেশন পরিচালনা করে। প্রায়শই একটি মাইক্রোকন্ট্রোলার ব্যবহার করে বাস্তবায়িত হয়।

তাপীয় নকশাঃ পাওয়ার সাপ্লাই উপাদান দ্বারা উত্পাদিত তাপ বিবেচনা করা উপযুক্ত তাপীয় পথ স্থাপন করার জন্য সাবধানে পিসিবি বিন্যাস প্রয়োজন।

পোর্টেবল পাওয়ার স্টেশন পিসিবিএটির নকশায় ব্যাটারির ক্ষমতা, আউটপুট পাওয়ার, আকার এবং ওজন যেমন ভারসাম্যপূর্ণ কারণগুলির প্রয়োজন। এটির জন্য সুরক্ষার উপর জোর দিয়ে সুসংহত সার্কিট টপোলজি এবং বিন্যাস নকশা প্রয়োজন।

এই ছবির ছবিপিসিবি, পিসিবিএ সার্ভিস, ওয়ান স্টপ ইলেকট্রনিক ম্যানুফ্যাকচারিং সার্ভিস অডিও পণ্যের জন্য
