| ব্র্যান্ড নাম: | KAZ |
| মডেল নম্বর: | KAZA-007 |
| MOQ: | 1 ইউনিট |
| মূল্য: | 0.1-20 USD / Unit |
| অর্থ প্রদানের শর্তাবলী: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল / সি, ডি / এ |
| সরবরাহের ক্ষমতা: | 2000 m2 / মাস |
PCB, FR4 Tg180-এর উপাদান, 6-স্তর, ন্যূনতম ট্রেস/স্পেস 0.1 মিমি, প্যাডে ভায়া এবং ভায়া ব্লাইন্ড এবং বরিস
1. বৈশিষ্ট্য
• উপাদান: FR4 Tg180, 6-স্তর
• ন্যূনতম ট্রেস/স্পেস: 0.1 মিমি
• অন্ধ এবং প্যাড মাধ্যমে এবং মাধ্যমে কবর
উপাদান: FR4, উচ্চ Tg
RoHS নির্দেশিকা-সঙ্গতিপূর্ণ
বোর্ড বেধ: 0.4-5.0 মিমি +/-10%
স্তর গণনা: 1-22 স্তর
তামার ওজন: 0.5-5oz
ন্যূনতম ফিনিশ গর্ত পাশ: 8 mil
লেজার ড্রিল: 4 mil
সর্বনিম্ন ট্রেস প্রস্থ/স্পেস: 4/4 মাইল (উৎপাদন), 3/3 মাইল (নমুনা রান)
সোল্ডার মাস্ক: সবুজ, নীল, সাদা, কালো, নীল এবং হলুদ
কিংবদন্তি: সাদা, কালো এবং হলুদ
সর্বোচ্চ বোর্ডের মাত্রা: 18*2 ইঞ্চি
ফিনিশ টাইপ বিকল্প: সোনা, রূপা, টিন, শক্ত সোনা, HASL, LF HASL
পরিদর্শন মান: ipc-A-600H/IPC-6012B, ক্লাস 2/3
ইলেকট্রনিক পরীক্ষা: 100%
রিপোর্ট: চূড়ান্ত পরিদর্শন, ই-টেস্ট, সোল্ডার ক্ষমতা পরীক্ষা, মাইক্রো সেকশন
সার্টিফিকেশন: UL, SGS, RoHS নির্দেশ-অনুবর্তী , ISO 9001:2008, ISO/TS16949:2009
2. PCBAপ্রযুক্তিগত ক্ষমতা
| SMT | অবস্থান নির্ভুলতা: 20 um |
| উপাদানের আকার: 0.4 × 0.2 মিমি (01005) -130 × 79 মিমি, ফ্লিপ-চিপ, কিউএফপি, বিজিএ, পিওপি | |
| সর্বোচ্চউপাদান উচ্চতা::25 মিমি | |
| সর্বোচ্চপিসিবি আকার: 680 × 500 মিমি | |
| মিন.পিসিবি আকার: সীমাবদ্ধ নয় | |
| পিসিবি বেধ: 0.3 থেকে 6 মিমি | |
| পিসিবি ওজন: 3 কেজি | |
| ওয়েভ-সোল্ডার | সর্বোচ্চপিসিবি প্রস্থ: 450 মিমি |
| মিন.পিসিবি প্রস্থ: সীমাবদ্ধ নয় | |
| উপাদান উচ্চতা: শীর্ষ 120 মিমি/বট 15 মিমি | |
| ঘাম-ঝাঁক | ধাতব প্রকার: অংশ, পুরো, ইনলে, সাইডস্টেপ |
| ধাতু উপাদান: তামা, অ্যালুমিনিয়াম | |
| সারফেস ফিনিশ:প্লেটিং Au, কলাই স্লাইভার, কলাই Sn | |
| বায়ু মূত্রাশয় হার: কম 20% | |
| প্রেস হইয়া | প্রেস পরিসীমা: 0-50KN |
| সর্বোচ্চপিসিবি আকার: 800X600 মিমি | |
| পরীক্ষামূলক | আইসিটি, প্রোব ফ্লাইং, বার্ন-ইন, ফাংশন টেস্ট, টেম্পারেচার সাইক্লিং |

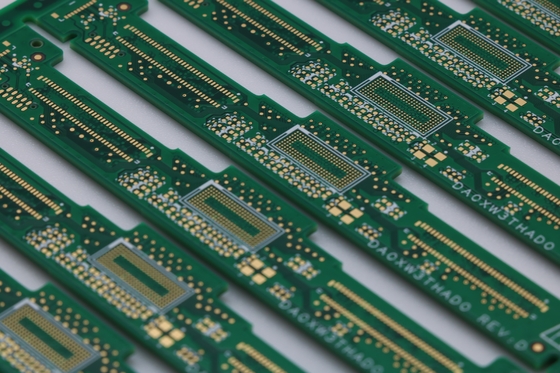

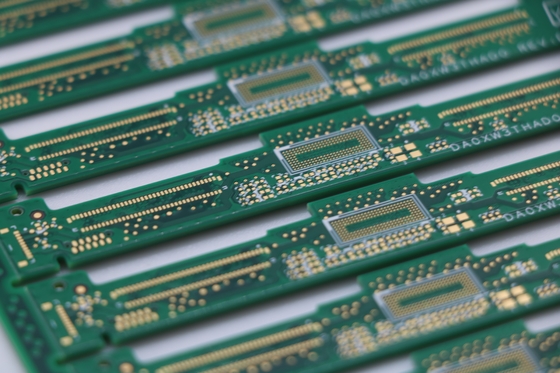

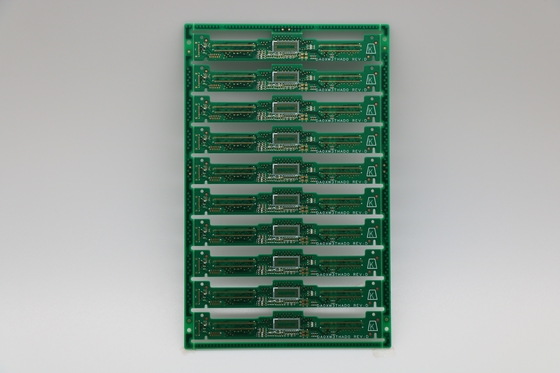

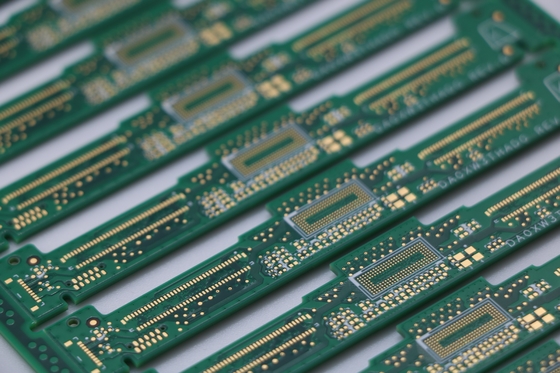

2. PCBA ছবি
