ভারী তামা পিসিবি মুদ্রিত সার্কিট বোর্ড পিসিবি সমাবেশ পরিষেবা পিসিবিএ ডিজাইন পিসিবি সমাবেশ পরিষেবা

ভারী তামা পিসিবি মুদ্রিত সার্কিট বোর্ড পিসিবি সমাবেশ পরিষেবা পিসিবিএ ডিজাইন পিসিবি সমাবেশ পরিষেবা

ব্র্যান্ড নাম: KAZ
মডেল নম্বর: কাজা-বি-007
MOQ: 1 ইউনিট
মূল্য: 0.1-20 USD / Unit
অর্থ প্রদানের শর্তাবলী: টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল / সি, ডি / এ
সরবরাহের ক্ষমতা: 2000 m2 / মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
UL&ROHS
স্তর গণনা:
2 ` 30 স্তর
সর্বোচ্চ বোর্ডের আকার:
600 মিমি x 1200 মিমি
PCB জন্য বেস উপাদান:
FR4, CEM-1, TACONIC, অ্যালুমিনিয়াম, উচ্চ Tg উপাদান, উচ্চ ফ্রিকোয়েন্সি ROGERS, TEFLON, ARLON, হ্যাল
ফিনিশ বাওর্ডস থিকনেস এর রেং:
0.21-7.0 মিমি
ন্যূনতম লাইন প্রস্থ:
3মিল (0.075 মিমি)
ন্যূনতম লাইন স্পেস:
3মিল (0.075 মিমি)
ন্যূনতম গর্ত ব্যাস:
0.10 মিমি
ফিনিশিং ট্রিটমেন্ট:
HASL (টিন-লিড ফ্রি), ENIG (ইমারসন গোল্ড), ইমারসন সিলভার, গোল্ড প্লেটিং (ফ্ল্যাশ গোল্ড), ওএসপি, ইত্যা
তামার পুরুত্ব:
0.5-14oz (18-490um)
ই-টেস্টিং:
100% E-Testing (High Voltage Testing); 100% ই-টেস্টিং (হাই ভোল্টেজ টেস্টিং); Flying
প্যাকেজিং বিবরণ:
পি / পি, শক্ত কাগজ
যোগানের ক্ষমতা:
2000 m2 / মাস
বিশেষভাবে তুলে ধরা:

মুদ্রিত সার্কিট বোর্ড PCB

,

পাওয়ার সাপ্লাই সার্কিট বোর্ড

পণ্যের বর্ণনা

ভারী তামা পিসিবি মুদ্রিত সার্কিট বোর্ড পিসিবি সমাবেশ পরিষেবা পিসিবিএ ডিজাইন পিসিবি সমাবেশ পরিষেবা





বৈশিষ্ট্য



  • উপাদানঃ FR4 Tg180, 6-স্তর
  • ন্যূনতম ট্রেস/স্পেসঃ ০.১ মিমি
  • অন্ধ এবং প্যাড মধ্যে মাধ্যমে এবং মাধ্যমে buries
  • উপাদানঃ FR4, উচ্চ Tg
  • RoHS নির্দেশিকা মেনে চলুন
  • বোর্ড বেধঃ 0.4-5.0 মিমি +/-10%
  • স্তর সংখ্যাঃ ১-২২ টি স্তর
  • তামা ওজনঃ 0.5-5oz
  • মিন শেষ গর্ত পাশঃ 8 মিলি
  • লেজার ড্রিলঃ ৪ মিলি
  • মিনিট ট্র্যাক প্রস্থ/স্পেসঃ 4/4 মিলি (উত্পাদন), 3/3 মিলি (নমুনা চালান)
  • সোল্ডার মাস্কঃ সবুজ, নীল, সাদা, কালো, নীল এবং হলুদ
  • কিংবদন্তিঃ সাদা, কালো এবং হলুদ
  • সর্বাধিক বোর্ড মাত্রাঃ 18 * 2 ইঞ্চি
  • ফিনিস টাইপ অপশনঃ স্বর্ণ, রূপা, টিন, শক্ত স্বর্ণ, HASL, LF HASL
  • পরিদর্শন মানঃ ipc-A-600H/IPC-6012B, ক্লাস 2/3
  • ইলেকট্রনিক পরীক্ষাঃ ১০০%
  • প্রতিবেদনঃ চূড়ান্ত পরিদর্শন, ই-পরীক্ষা, সোল্ডার ক্ষমতা পরীক্ষা, মাইক্রো বিভাগ
  • সার্টিফিকেশনঃ UL, SGS, RoHS নির্দেশিকা-সম্মত, ISO 9001:2008, আইএসও/টিএস ১৬৯৪৯ঃ2009





পিসিবিএপ্রযুক্তিগত সক্ষমতা



এসএমটি অবস্থান সঠিকতাঃ ২০ এমএম
উপাদান আকারঃ0.৪×০.২ মিমি ((০১০০৫) ₹১৩০×৭৯ মিমি,ফ্লিপ-চিপ,কিউএফপি,বিজিএ,পপ
সর্বোচ্চ উপাদান উচ্চতাঃ:25mm
সর্বাধিক পিসিবি আকারঃ ৬৮০×৫০০mm
সর্বনিম্ন পিসিবি আকারঃ সীমাবদ্ধ নয়
পিসিবি বেধঃ0.৩ থেকে ৬ মিমি
পিসিবি ওজনঃ ৩ কেজি
ওয়েভ-সোল্ডার সর্বাধিক PCB প্রস্থঃ 450mm
পিসিবির সর্বনিম্ন প্রস্থঃ সীমাবদ্ধ নয়
উপাদান উচ্চতাঃউপরে 120 মিমি/বট 15 মিমি
ঘাম-সোল্ডার ধাতুর ধরন: অংশ, পুরো, ইনলে, সাইডস্টেপ
ধাতু উপাদান: তামা, অ্যালুমিনিয়াম
সারফেস ফিনিসঃপ্লেটিং Au,প্লেটিং স্লিভার,প্লেটিং Sn
বায়ু বুধির হারঃ ২০% এর নিচে
প্রেস ফিট প্রেস রেঞ্জঃ0-50KN
সর্বাধিক পিসিবি আকারঃ 800X600 মিমি
পরীক্ষা আইসিটি,সোন্ড ফ্লাইং,বার্ন-ইন,ফাংশন টেস্ট,তাপমাত্রা চক্র





নিম্নলিখিতগুলি হ'ল ভারী তামা পিসিবিসমাবেশ সেবা:



উপকরণ এবং উপাদানঃ

উচ্চ তামা সামগ্রী PCB (2oz, 4oz বা 6oz তামা বেধ)
ভারী ইলেকট্রনিক উপাদান (যেমন পাওয়ার ট্রানজিস্টর, হাই পাওয়ার রেজিস্টর, হিট সিঙ্ক)
উচ্চ তাপমাত্রা সোল্ডার (যেমন উচ্চ গলনাঙ্ক সোল্ডার)
উচ্চমানের সোল্ডার পেস্ট


পিসিবি সমাবেশ প্রক্রিয়াঃ



পিসিবি প্রস্তুতিঃ
কোনও দূষিত পদার্থ অপসারণের জন্য পিসিবি পৃষ্ঠটি পুরোপুরি পরিষ্কার করুন।
উপাদান স্থাপনের প্রয়োজনীয়তা অনুযায়ী সোল্ডার মাস্ক এবং সিল্ক স্ক্রিন প্রয়োগ করুন।
উপাদানগুলির জন্য ড্রিল এবং মাউন্ট করার জন্য গর্তগুলি ড্রিল করুন।


উপাদান স্থাপনঃ
সঠিক দিকনির্দেশনা এবং সারিবদ্ধতা নিশ্চিত করার জন্য PCB- তে সাবধানে উপাদানগুলি স্থাপন করুন।
নিরাপদ উপাদান উচ্চ তাপমাত্রা solder পেস্ট ব্যবহার করে PCB প্যাড নেতৃত্ব দেয়।


রিফ্লো সোল্ডারিংঃ
সমন্বিত পিসিবি পুনরায় প্রবাহিত চুলায় রাখুন বা গরম বায়ু পুনর্বিবেচনা স্টেশন ব্যবহার করুন।
পিসিবিকে উপযুক্ত রিফ্লো তাপমাত্রায় গরম করুন (সাধারণত ২৩০ ডিগ্রি সেলসিয়াস থেকে ২৬০ ডিগ্রি সেলসিয়াস) সোল্ডার পেস্ট গলে যাওয়ার জন্য।
সমস্ত উপাদান সংযোগের জন্য সঠিকভাবে সোল্ডার ভিজা এবং জয়েন্ট গঠন নিশ্চিত করুন।


পরিদর্শন ও পরীক্ষাঃ
পিসিবি-তে কোন লোডিং ব্রিজ, কোল্ড জয়েন্ট বা অনুপস্থিত উপাদান আছে কিনা তা চাক্ষুষভাবে পরীক্ষা করুন।
সার্কিটের কার্যকারিতা যাচাই করার জন্য বৈদ্যুতিক পরীক্ষা সম্পাদন করুন, যেমন ধারাবাহিকতা, প্রতিরোধ এবং ভোল্টেজ পরিমাপ।
সার্কিটটি ডিজাইন স্পেসিফিকেশন পূরণ করে তা নিশ্চিত করার জন্য প্রয়োজনীয় সমস্ত কার্যকরী পরীক্ষা সম্পাদন করুন।


তাপীয় ব্যবস্থাপনাঃ
অতিরিক্ত শীতল করার জন্য উচ্চ-শক্তির উপাদানগুলি সনাক্ত করুন।
তাপকে কার্যকরভাবে ছড়িয়ে দেওয়ার জন্য তাপীয় সিঙ্ক বা অন্যান্য তাপীয় ব্যবস্থাপনা সমাধান ইনস্টল করুন।
উপাদান এবং তাপ সিঙ্ক মধ্যে সঠিক তাপ ইন্টারফেস নিশ্চিত করুন।


কনফর্মাল লেপ (ঐচ্ছিক):
পিসিবি এবং উপাদানগুলিকে আর্দ্রতা, ধুলো এবং জারা যেমন পরিবেশগত কারণগুলি থেকে রক্ষা করার জন্য অ্যাক্রিলিক বা পলিউরেথেনের মতো সামঞ্জস্যপূর্ণ লেপ প্রয়োগ করুন।


চূড়ান্ত সমাবেশ এবং প্যাকেজিংঃ
যদি প্রয়োজন হয়, তাহলে পিসিবিকে একটি উপযুক্ত হাউজিং বা আবরণে সংরক্ষণ করুন।
নিরাপদ শিপিং এবং ডেলিভারি জন্য একত্রিত PCB প্যাক।


ভারী তামা পিসিবি সমাবেশের জন্য মূল বিবেচনাঃ
পিসিবি উপাদান এবং তামার বেধ অ্যাপ্লিকেশনটির শক্তির প্রয়োজনীয়তার জন্য উপযুক্ত তা নিশ্চিত করুন।
উপযুক্ত শক্তি এবং তাপ অপসারণ ক্ষমতা সহ উপাদানগুলি নির্বাচন করুন।
উচ্চ তাপমাত্রায় সোল্ডার এবং সোল্ডার পেস্ট ব্যবহার করুন উচ্চতর অপারেটিং তাপমাত্রা প্রতিরোধ করতে।
উপাদানগুলির অতিরিক্ত গরম হওয়া রোধ করার জন্য উপযুক্ত তাপীয় ব্যবস্থাপনা সমাধান বাস্তবায়ন করুন।

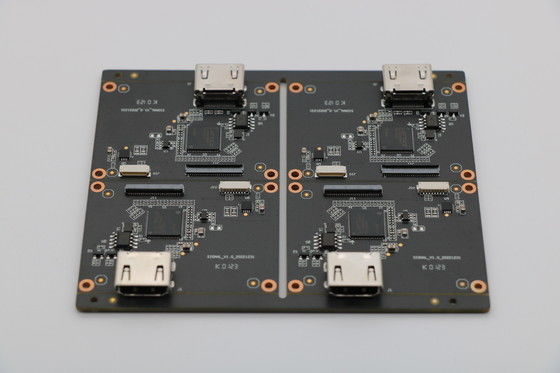

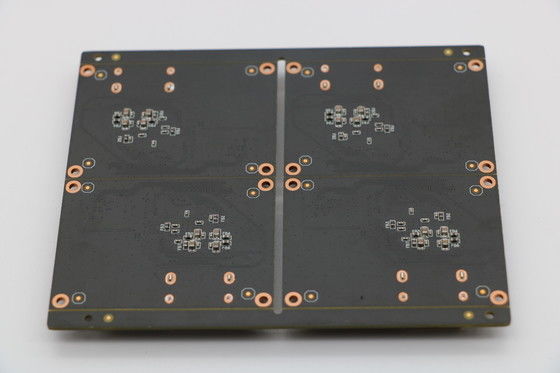

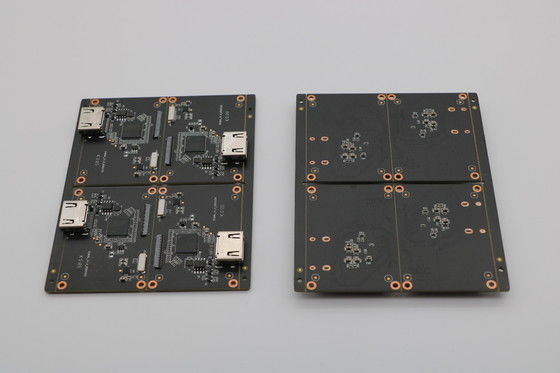

পিসিবিএ ছবি
