এলইডি জন্য পিসিবি বোর্ড
Created with Pixso.

অ্যালুমিনিয়াম পিসিবি প্রস্তুতকারক ENIG 1u''' একাধিক স্তর মুদ্রিত সার্কিট বোর্ড PCB বোর্ড জন্য LED

অ্যালুমিনিয়াম পিসিবি প্রস্তুতকারক ENIG 1u''' একাধিক স্তর মুদ্রিত সার্কিট বোর্ড PCB বোর্ড জন্য LED

ব্র্যান্ড নাম: KAZ
মডেল নম্বর: PCB-B-D000DK
MOQ: 1pc
মূল্য: US0.1-US3/PC
অর্থ প্রদানের শর্তাবলী: টি / টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: 20000squaremetres / মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
উপাদান:
অ্যালুমিনিয়াম
রূপরেখা প্রোফাইল:
ভি-কাট/পাঞ্চিং/সিএনসি রাউটিং
তামা:
1 অজ
প্যাকেজিং বিবরণ:
শূন্যস্থান প্যাকেজ
যোগানের ক্ষমতা:
20000squaremetres / মাস
বিশেষভাবে তুলে ধরা:

নেতৃত্বাধীন মুদ্রিত সার্কিট বোর্ড

,

নেতৃত্বে আলো সার্কিট বোর্ড

পণ্যের বর্ণনা

অ্যালুমিনিয়াম পিসিবি প্রস্তুতকারক ENIG 1u''' একাধিক স্তর মুদ্রিত সার্কিট বোর্ড PCB বোর্ড জন্য LED







বিশেষায়িত পিসিবি উৎপাদন



শেঞ্জেন কেএজেড সার্কিট একটি পিসিবি এবং পিসিবিএ প্রস্তুতকারক। শংসাপত্রঃ আইএসও 9001, ইউএল (ই 337072), টিএস 16949 (0259279), রোএইচএস



আমাদের 300 টিরও বেশি কর্মচারী এবং 8,000 বর্গ মিটার বিল্ডিং এলাকা রয়েছে। আমাদের পণ্যগুলির মধ্যে রয়েছে কঠোর এফআর -4 পিসিবি, এফপিসি, কঠোর-ফ্লেক্স পিসিবি এবং অ্যালুমিনিয়াম, তামা ভিত্তিক পিসিবি, এসএমটি সহ সমাবেশ পরিষেবাছয়টি সমাবেশ লাইন সহ ডিআইপি.





আমাদের ক্লায়েন্টদের জন্য এক স্টপ পরিষেবা প্রদান করা, যার মধ্যে রয়েছেঃ

  • পিসিবি উৎপাদন (প্রোটোটাইপ, ক্ষুদ্র ও মাঝারি উৎপাদন, ভর উৎপাদন)
  • উপাদান সরবরাহ
  • পিসিবি সমাবেশ (এসএমটি, এসএমডি, ডিআইপি)



আমাদের পিসিবি প্রযুক্তির সক্ষমতা ১ থেকে ২০ স্তর, ন্যূনতম ডিল হোল আকার ০.১ মিমি, ন্যূনতম ট্র্যাক/লাইন আকার ০.০৭৫ মিমি, ওএসপি, এইচএএল, এইচএএসএল, ইএনআইজি, গোল্ড ফিঙ্গার এবং আরও অনেক কিছু।আমরা আমাদের উৎপাদন ক্ষমতা ১২ জন করে তুলতে পারিডাবল সাইডের জন্য মাসে ১০০০ বর্গমিটার এবং মাল্টিলেয়ারের জন্য মাসে ৮০০০ বর্গমিটার।



আমরা চীনে 11 বছরেরও বেশি সময় ধরে একটি পিসিবি এবং পিসিবিএ প্রস্তুতকারক। এখন প্রায় 300 কর্মচারী। আমাদের স্ট্যান্ডার্ড লিড টাইমঃ 2L এর জন্য 4-5days; 5-7 4L এর জন্য। এক্সপ্রেসড সার্ভিস উপলব্ধ।





বিশদ বিবরণ



পয়েন্ট উৎপাদন ক্ষমতা
বেস উপাদান অ্যালুমিনিয়াম
স্তর 1/2/3/4L ((এটা কাস্টমাইজ করা যাবে)
বোর্ডের বেধ 1.0mm/1.2mm/1.5mm/2.0mm
বোর্ডের মাত্রা ব্যাস 35mm,40mm,45mm,50mm,55mm,60mm,65mm ((এটা কাস্টমাইজ করা যাবে)
সোল্ডার মাস্ক সাদা, নীল, লাল, কালো
সিল্ক স্ক্রিন কালো
পৃষ্ঠতল সমাপ্তি LF,ENIG,HASL,OSP,সিলভার প্লাটিং
তামার স্তর 1/2/3 ওজ







এলইডি পিসিবি বোর্ডসৃষ্টি প্রক্রিয়া তথ্য



সার্কিট ডিজাইন
সর্বাধিক বর্তমান এবং ভোল্টেজ সহ সম্পূর্ণ LED সার্কিটের শক্তির প্রয়োজনীয়তা নির্ধারণ করুন
LED উজ্জ্বলতা এবং প্রভাব নিয়ন্ত্রণের জন্য একটি মাইক্রোকন্ট্রোলার বা ড্রাইভার আইসি ব্যবহার বিবেচনা করুন
কোন প্রয়োজনীয় শক্তি কন্ডিশনার বা সুরক্ষা সার্কিট একীভূত করুন


পিসিবি বিন্যাস
ট্রেস দৈর্ঘ্য কমাতে এবং তাপ অপসারণ অপ্টিমাইজ করার জন্য উপাদানগুলি সাজান
উচ্চ ভোল্টেজ/উচ্চ বর্তমানের ট্র্যাক এবং নিম্ন ভোল্টেজ/নিম্ন বর্তমানের ট্র্যাকের মধ্যে পর্যাপ্ত দূরত্ব ছেড়ে দিন
গর্ত, মাউন্ট হার্ডওয়্যার এবং যেকোনো যান্ত্রিক সংহতকরণের জন্য পরিকল্পনা


ডিজাইন
প্রত্যাশিত বর্তমান লোড হ্যান্ডেল করার জন্য সঠিক ট্রেস প্রস্থ এবং দূরত্ব ব্যবহার করুন
এর মধ্যে ধাতু ঢেলে দেওয়া বা গ্রাউন্ডিং এবং বিতরণের জন্য প্লেন অন্তর্ভুক্ত
সমস্যা সমাধান এবং পরিমাপ সহজ করার জন্য পরীক্ষা পয়েন্ট যোগ করুন
উপাদান সনাক্ত করার জন্য স্ক্রিন চিহ্ন যোগ বিবেচনা করুন


উৎপাদনের জন্য প্রস্তুতি
উপাদান স্থাপন এবং দিকনির্দেশনা সহ বিস্তারিত সমাবেশ নির্দেশাবলী প্রদান করা
এইচএএসএল, ইএনআইজি বা ইমারশন সিলভার ফিনিসগুলির মতো কোনও বিশেষ উত্পাদন প্রয়োজনীয়তা নির্দিষ্ট করুন
অংশ নম্বর, পরিমাণ এবং উৎস সহ সঠিক BOM অন্তর্ভুক্ত


উৎপাদন
এবং পিসিবি নির্মাতারা সঠিক উত্পাদন এবং মান নিয়ন্ত্রণ নিশ্চিত করার জন্য ঘনিষ্ঠভাবে একসাথে কাজ
মাল্টি-লেয়ার বোর্ড, ব্লাইন্ড/গ্রাউন্ড ভায়াস বা ইম্পেড্যান্স কন্ট্রোলের মতো উন্নত বৈশিষ্ট্য বিকল্পগুলি নিয়ে আলোচনা করুন



সমাবেশ ও পরীক্ষা
সোল্ডারিং প্রক্রিয়ার সময় কোন সমস্যা এড়াতে সাবধানে সমাবেশ নির্দেশাবলী অনুসরণ করুন
কার্যকরী যাচাইকরণ, বর্তমান/ভোল্টেজ পরিমাপ এবং তাপ বিশ্লেষণ সহ বিস্তৃত পরীক্ষা সম্পাদন করুন
উন্নত এলইডি নিয়ন্ত্রণ এবং প্রভাব অর্জনের জন্য একটি মাইক্রোকন্ট্রোলার বা ড্রাইভার আইসি প্রোগ্রামিং বিবেচনা করুন



চূড়ান্ত পণ্য
একত্রিত করুনএলইডি পিসিবিইলেকট্রনিক্স ডিভাইস, ডিসপ্লে বা অন্যান্য অ্যাপ্লিকেশনের মতো শেষ পণ্যগুলিতে বোর্ড
প্রয়োজনীয় যান্ত্রিক হাউজিং, তাপ সিঙ্ক বা মাউন্ট হার্ডওয়্যার ডিজাইন এবং উত্পাদন
ব্যবহারকারীর ম্যানুয়াল, ইনস্টলেশন গাইড এবং গ্যারান্টি তথ্য সহ সম্পূর্ণ পণ্য ডকুমেন্টেশন





ছবি

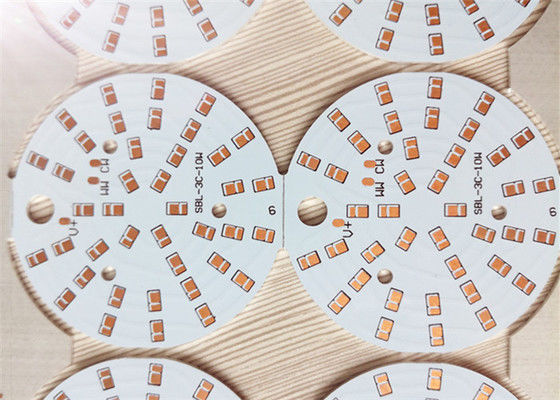

অ্যালুমিনিয়াম পিসিবি প্রস্তুতকারক ENIG 1u''' একাধিক স্তর মুদ্রিত সার্কিট বোর্ড PCB বোর্ড জন্য LED 0

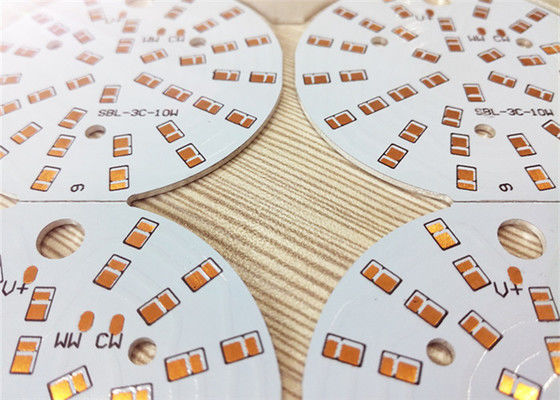

অ্যালুমিনিয়াম পিসিবি প্রস্তুতকারক ENIG 1u''' একাধিক স্তর মুদ্রিত সার্কিট বোর্ড PCB বোর্ড জন্য LED 1

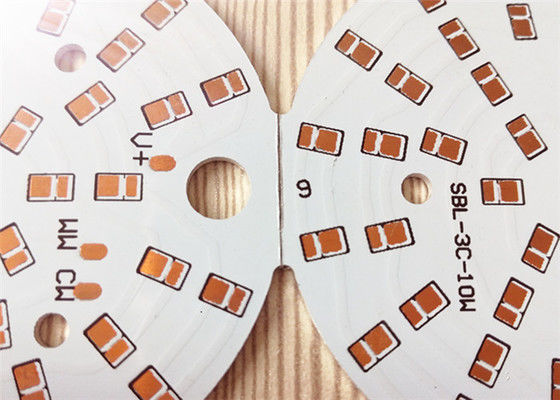

অ্যালুমিনিয়াম পিসিবি প্রস্তুতকারক ENIG 1u''' একাধিক স্তর মুদ্রিত সার্কিট বোর্ড PCB বোর্ড জন্য LED 2
