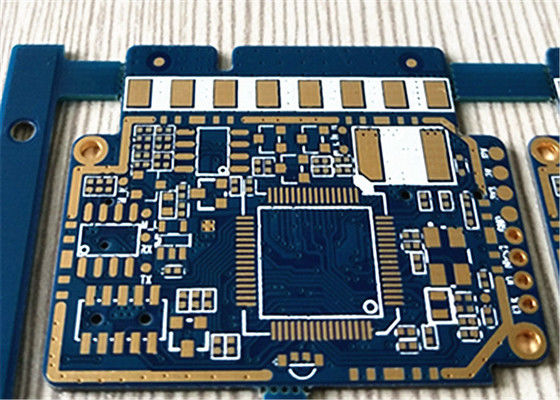

মাল্টিলেয়ার সাইডেড প্রিন্টেড সার্কিট বোর্ড, স্ট্যান্ডার্ড এফআর-৪, ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড

মাল্টিলেয়ার সাইডেড প্রিন্টেড সার্কিট বোর্ড, স্ট্যান্ডার্ড এফআর-৪, ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড

ব্র্যান্ড নাম: KAZ
মডেল নম্বর: PCB-B-002
MOQ: 1
মূল্য: 0.1-3usd/pc
অর্থ প্রদানের শর্তাবলী: পেপ্যাল, টি / টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে 10000-20000 বর্গ মিটার
বিস্তারিত তথ্য
উৎপত্তি স্থল:
CN
সাক্ষ্যদান:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
পণ্যের নাম:
মাল্টিলেয়ার সাইডড পিসিবি
বোর্ড উপাদান:
স্ট্যান্ডার্ড FR-4
পৃষ্ঠের চিকিত্সা:
নিমজ্জন স্বর্ণ
বোর্ড বেধ:
1.6 মিমি
তামার বেধ:
1 অজ
ঝাল মাস্ক:
নীল
প্যাকেজিং বিবরণ:
ভ্যাকুয়াম প্যাকিং
যোগানের ক্ষমতা:
প্রতি মাসে 10000-20000 বর্গ মিটার
বিশেষভাবে তুলে ধরা:

electronics circuit board

,

rigid flex circuit board

পণ্যের বর্ণনা

মাল্টিলেয়ার সাইডেড প্রিন্টেড সার্কিট বোর্ড, স্ট্যান্ডার্ড এফআর-৪, ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড



রান্না করা শাকের বর্ণনা

আমাদের পিসিবি প্রযুক্তির সক্ষমতা ১ থেকে ৫০ স্তর, ন্যূনতম ডিল হোলের আকার ০.১ মিমি, ন্যূনতম ট্র্যাক/লাইন আকার ০.০৭৫ মিমি, ওএসপি, এইচএএল, এইচএএসএল, ইএনআইজি, গোল্ড ফিঙ্গার এবং আরও অনেক কিছু।আমরা আমাদের উৎপাদন ক্ষমতা 10 করতে পারেন,ডাবল-সাইডের জন্য প্রতি মাসে 000-20,000 বর্গমিটার এবং মাল্টিলেয়ারের জন্য 8,000-12,000 বর্গমিটার/মাস।

    আমাদের 300 টিরও বেশি কর্মচারী এবং 8,000 বর্গ মিটার বিল্ডিং এলাকা রয়েছে। আমাদের পণ্যগুলির মধ্যে রয়েছে নরমাল টিজি এফআর 4, হাই টিজি এফআর 4, পিটিএফই, রজার্স, লো ডি কে / ডিএফ, এফপিসি, রাইডি-ফ্লেক্স পিসিবি এবং অ্যালুমিনিয়াম, কপার বেস পিসিবি ইত্যাদি।এসএমটি সহ সমাবেশ পরিষেবা, ডিআইপি ছয়টি সমাবেশ লাইন দিয়ে।



প্রস্তুতকারকের ক্ষমতাঃ

সক্ষমতা ডাবল সাইডেডঃ ১২০০০ বর্গমিটার / মাস
মাল্টিলেয়ারঃ 8000sq.m. / মাস
ন্যূনতম লাইন প্রস্থ / ফাঁক ৪/৪ মিলিমিটার (১ মিলিমিটার=০.০২৫৪ মিলিমিটার)
বোর্ডের বেধ 0.3~4.0 মিমি
স্তর ১-২০টি স্তর
উপাদান FR-4, অ্যালুমিনিয়াম, পিআই
তামার বেধ 0.5~4oz
উপাদান Tg Tg140~Tg170
সর্বাধিক পিসিবি আকার ৬০০*১২০০ মিমি
মিনি হোল আকার 0.2 মিমি (+/- 0.025)
সারফেস ট্রিটমেন্ট HASL, ENIG, OSP





বিশদ বিবরণ

স্তর সংখ্যা একপাশের, ডাবল সাইড এবং মাল্টিলেয়ার থেকে 50 স্তর পর্যন্ত।
বেস উপাদান FR-4, হাই টিজি FR-4, অ্যালুমিনিয়াম বেস, কপার বেস, সিইএম-1, সিইএম-3 ইত্যাদি
বোর্ডের বেধ 0.৬-৩ মিমি বা তার চেয়ে পাতলা
তামার বেধ 0০.৫-৬ ওনস বা তার চেয়ে বেশি
পৃষ্ঠের চিকিত্সা HASL, ডুবানো স্বর্ণ ((ENIG), ডুবানো সিলভার, ডুবানো টিন, প্লাটিং সোনার এবং সোনার আঙুল।
বিক্রিত মাস্ক সবুজ, নীল, কালো, ম্যাট গ্রিন, সাদা এবং লাল
সিল্ক স্ক্রিন কালো এবং সাদা





KAZ সার্কিট আপনার জন্য কি করতে পারে:

  • পিসিবি উৎপাদন (প্রোটোটাইপ, ছোট থেকে মাঝারি, ভর উৎপাদন)
  • উপাদান সরবরাহ
  • পিসিবি সমাবেশ/এসএমটি/ডিআইপি


পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ

  • পিবিসির বিস্তারিত বিবরণ সহ গারবার ফাইল
  • বিওএম তালিকা (এক্সেল ফর্মার্টের সাথে আরও ভাল)
  • PCBA এর ছবি (যদি আপনি আগে এই PCBA করেছেন)





ইলেকট্রনিক প্রিন্ট সার্কিট বোর্ড (PCB)উত্পাদন প্রক্রিয়াঃ
পিসিবি উপাদান নির্বাচনঃ
সাধারণ বেস উপকরণগুলির মধ্যে FR-4 (গ্লাস ফাইবার), পলিমাইড এবং সিরামিক অন্তর্ভুক্ত
ডাইলেকট্রিক ধ্রুবক, তাপীয় কর্মক্ষমতা এবং নমনীয়তার মতো বৈশিষ্ট্যগুলি বিবেচনা করুন
উচ্চ ফ্রিকোয়েন্সি, উচ্চ ক্ষমতা বা নমনীয় PCBs জন্য উপলব্ধ বিশেষ উপকরণ


তামার বেধ এবং স্তর সংখ্যাঃ
সাধারণ তামার ফয়েল বেধ 1oz থেকে 4oz (35μm থেকে 140μm) পর্যন্ত
একতরফা, দ্বি-তরফা এবং বহুস্তরীয় পিসিবি উপলব্ধ
অতিরিক্ত তামার স্তরগুলি শক্তি বিতরণ, তাপ অপচয় এবং সংকেত অখণ্ডতা উন্নত করে


সারফেস ট্রিটমেন্টঃ
HASL (হট এয়ার সোল্ডার লেভেলিং) - সাশ্রয়ী মূল্যের, কিন্তু পৃষ্ঠ সমতল নাও হতে পারে
ENIG (Electroless Nickel Immersion Gold) চমৎকার সোল্ডারযোগ্যতা এবং জারা প্রতিরোধ ক্ষমতা প্রদান করে
ইম্পারশন সিলভার - সীসা মুক্ত সোল্ডারিংয়ের জন্য খরচ কার্যকর
অতিরিক্ত বিকল্পগুলির মধ্যে রয়েছে ENEPIG, OSP এবং সরাসরি গোল্ডিং


উন্নত পিসিবি প্রযুক্তিঃ
উচ্চ ঘনত্বের ইন্টারকানেকশনের জন্য অন্ধ এবং কবরযুক্ত ভায়াস
অতি সূক্ষ্ম পিচ এবং ক্ষুদ্রীকরণের জন্য মাইক্রোভিয়া প্রযুক্তি
নমনীয়তা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য স্টিক-ফ্লেক্স পিসিবি
নিয়ন্ত্রিত প্রতিবন্ধকতা pc সঙ্গে উচ্চ ফ্রিকোয়েন্সি এবং উচ্চ গতি


পিসিবি উৎপাদন প্রযুক্তিঃ
বিয়োগ পদ্ধতি (সবচেয়ে সাধারণ) - অপ্রয়োজনীয় তামা সরিয়ে ফেলা
অ্যাডিটিভ প্রক্রিয়া - বেস উপাদান উপর তামা ট্রেস তৈরি
সেমি-অ্যাডিটিভ প্রক্রিয়া - বিয়োগকারী এবং অ্যাডিটিভ প্রযুক্তির সংমিশ্রণ


নির্মাতার জন্য ডিজাইন (ডিএফএম):
নির্ভরযোগ্য উত্পাদন জন্য PCB নকশা নির্দেশিকা মেনে চলা
বিবেচনাগুলির মধ্যে রয়েছে ট্র্যাক প্রস্থ / দূরত্ব, আকার এবং উপাদান অবস্থানের মাধ্যমে
ডিজাইনার এবং নির্মাতাদের মধ্যে ঘনিষ্ঠ সহযোগিতা অপরিহার্য


গুণগত নিয়ন্ত্রণ এবং পরীক্ষাঃ
বৈদ্যুতিক পরীক্ষা (যেমন, অনলাইন পরীক্ষা, কার্যকরী পরীক্ষা)
যান্ত্রিক পরীক্ষা (উদাহরণস্বরূপ, নমন, শক, কম্পন)
পরিবেশগত পরীক্ষা (যেমন তাপমাত্রা, আর্দ্রতা, তাপীয় চক্র)









3.আরো ছবি

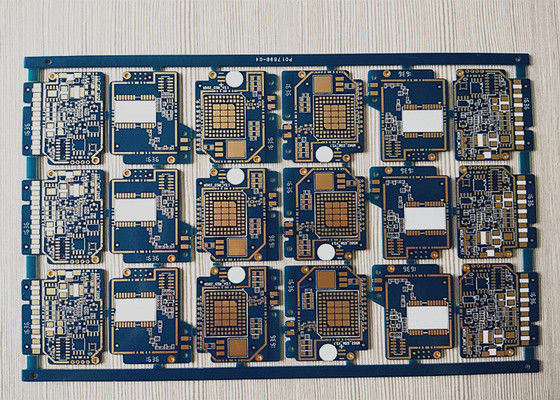

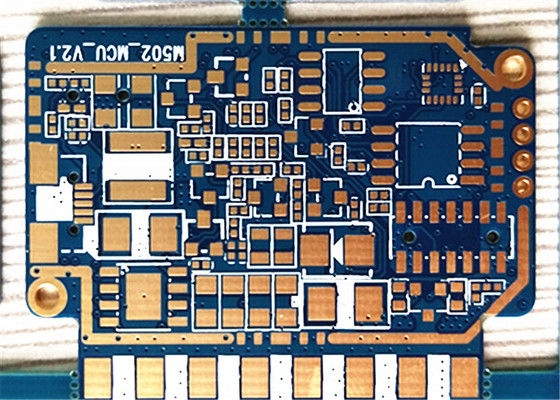

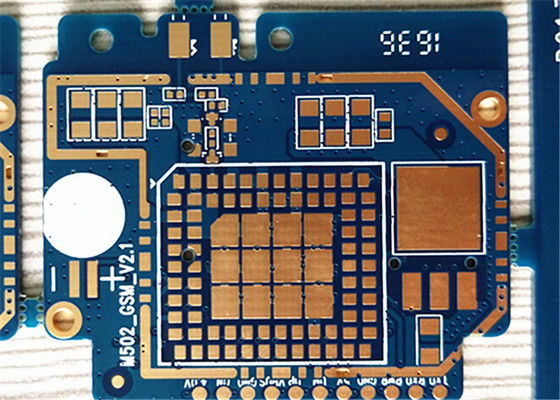

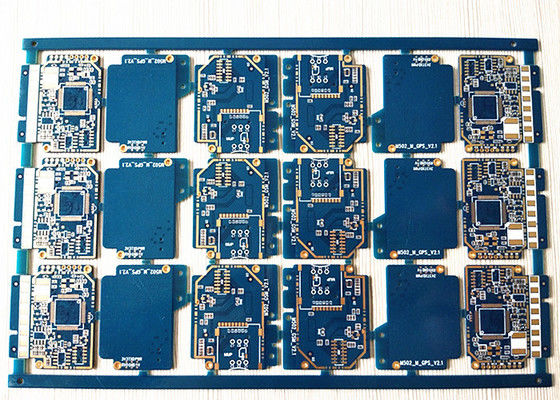

মাল্টিলেয়ার সাইডেড প্রিন্টেড সার্কিট বোর্ড, স্ট্যান্ডার্ড এফআর-৪, ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড 0মাল্টিলেয়ার সাইডেড প্রিন্টেড সার্কিট বোর্ড, স্ট্যান্ডার্ড এফআর-৪, ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড 1মাল্টিলেয়ার সাইডেড প্রিন্টেড সার্কিট বোর্ড, স্ট্যান্ডার্ড এফআর-৪, ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড 2মাল্টিলেয়ার সাইডেড প্রিন্টেড সার্কিট বোর্ড, স্ট্যান্ডার্ড এফআর-৪, ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড 3
