| ব্র্যান্ড নাম: | KAZpcb |
| মডেল নম্বর: | PCB-B-010 |
| MOQ: | 1 |
| মূল্য: | 0.1-3usd/pc |
| অর্থ প্রদানের শর্তাবলী: | পেপ্যাল /, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | প্রতি মাসে 10000-20000 বর্গ মিটার |

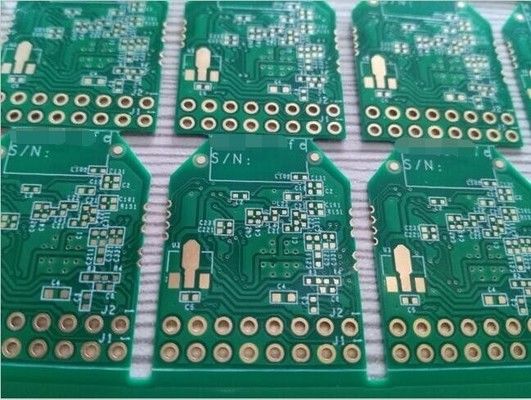

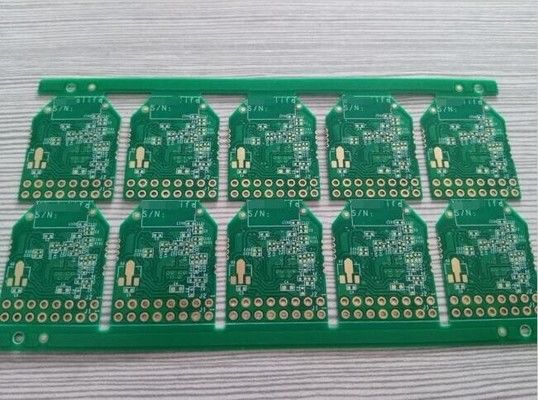

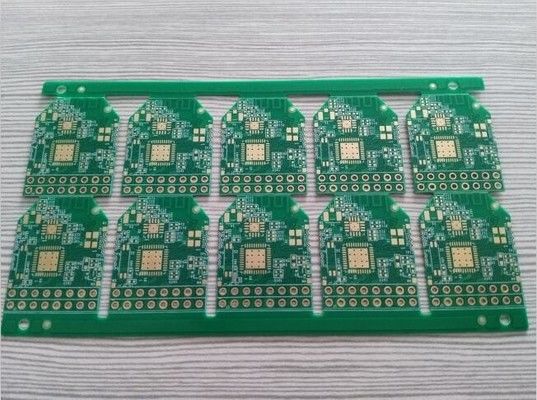

ই এম মোবাইল ফোন ব্লু সোল্ডারমাস্ক হোয়াইট সিল্কস্ক্রিন এফআর 4 ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড
মোবাইল ফোন ব্লু সোল্ডারমাস্ক হোয়াইট সিল্কস্ক্রিন এফআর 4 ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড সম্পর্কে বিস্তারিত বিবরণ
| শ্রেণী | পিসিবি |
| স্তর | ২ লিটার |
| উপাদান | FR-4 |
| তামার বেধ | ১/১ ওজ |
| বোর্ডের বেধ | 1.6 মিমি |
| সোল্ডারমাস্ক | নীল |
| গুণমানের মান | আইপিসি ক্লাস ২, ১০০% ই-পরীক্ষা |
| সার্টিফিকেট | TS16949, ISO9001, UL, RoHS |
সম্পর্কে সংক্ষিপ্ত ভূমিকাশেঞ্জেন কেএজেড সার্কিট কো। লিমিটেড।
সংক্ষিপ্ত ভূমিকা
সেনজেন KAZ সার্কিট কোং লিমিটেড, 2007 সালে প্রতিষ্ঠিত, একটি PCB এবং PCBA কাস্টম তৈরি প্রস্তুতকারকের. এটা উচ্চ নির্ভুলতা একক, দ্বি-পার্শ্বযুক্ত,মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড এবং ধাতব সাবস্ট্র্যাট সার্কিট বোর্ড উৎপাদনএটি একটি উচ্চ প্রযুক্তির উদ্যোগ যার মধ্যে রয়েছে উৎপাদন, বিক্রয়, সেবা ইত্যাদি।
আমরা আপনাকে দ্রুততম ডেলিভারি সময়ের মধ্যে কারখানার নির্দেশিত দামের সাথে মানসম্পন্ন পণ্য সরবরাহ করতে আত্মবিশ্বাসী!
KAZ সার্কিট আপনার জন্য কি করতে পারে:
পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ
কোম্পানির তথ্য:
KAZ সার্কিট 2007 সাল থেকে চীন থেকে একটি পেশাদার পিসিবি প্রস্তুতকারক, এছাড়াও আমাদের গ্রাহকদের জন্য পিসিবি সমাবেশ পরিষেবা প্রদান। এখন প্রায় 300 কর্মচারীদের সাথে। ISO9001, TS16949, UL, RoHS এর সাথে প্রত্যয়িত।আমরা আপনাকে দ্রুততম ডেলিভারি সময়ের মধ্যে কারখানার নির্দেশিত দাম সঙ্গে মানের পণ্য প্রদান করতে আত্মবিশ্বাসী!
প্রস্তুতকারকের ক্ষমতাঃ
| সক্ষমতা | ডাবল সাইডেডঃ ১২০০০ বর্গমিটার / মাস মাল্টিলেয়ারঃ 8000sq.m. / মাস |
| ন্যূনতম লাইন প্রস্থ / ফাঁক | ৪/৪ মিলিমিটার (১ মিলিমিটার=০.০২৫৪ মিলিমিটার) |
| বোর্ডের বেধ | 0.3~4.0 মিমি |
| স্তর | ১-২০টি স্তর |
| উপাদান | FR-4, অ্যালুমিনিয়াম, পিআই |
| তামার বেধ | 0.5~4oz |
| উপাদান Tg | Tg140~Tg170 |
| সর্বাধিক পিসিবি আকার | ৬০০*১২০০ মিমি |
| মিনি হোল আকার | 0.2 মিমি (+/- 0.025) |
| সারফেস ট্রিটমেন্ট | HASL, ENIG, OSP |
ইলেকট্রনিক প্রিন্ট সার্কিট বোর্ড (PCB) উত্পাদন প্রক্রিয়াঃ
পিসিবি উপাদান নির্বাচনঃ
সাধারণ বেস উপকরণগুলির মধ্যে FR-4 (গ্লাস ফাইবার), পলিমাইড এবং সিরামিক অন্তর্ভুক্ত
ডাইলেকট্রিক ধ্রুবক, তাপীয় কর্মক্ষমতা এবং নমনীয়তার মতো বৈশিষ্ট্যগুলি বিবেচনা করুন
উচ্চ ফ্রিকোয়েন্সি, উচ্চ ক্ষমতা বা নমনীয় PCBs জন্য উপলব্ধ বিশেষ উপকরণ
তামার বেধ এবং স্তর সংখ্যাঃ
সাধারণ তামার ফয়েল বেধ 1oz থেকে 4oz (35μm থেকে 140μm) পর্যন্ত
একতরফা, দ্বি-তরফা এবং বহুস্তরীয় পিসিবি উপলব্ধ
অতিরিক্ত তামার স্তরগুলি শক্তি বিতরণ, তাপ অপচয় এবং সংকেত অখণ্ডতা উন্নত করে
সারফেস ট্রিটমেন্টঃ
HASL (হট এয়ার সোল্ডার লেভেলিং) - সাশ্রয়ী মূল্যের, কিন্তু পৃষ্ঠ সমতল নাও হতে পারে
ENIG (Electroless Nickel Immersion Gold) চমৎকার সোল্ডারযোগ্যতা এবং জারা প্রতিরোধের ক্ষমতা প্রদান করে
ইম্পারশন সিলভার - সীসা মুক্ত সোল্ডারিংয়ের জন্য খরচ কার্যকর
অতিরিক্ত বিকল্পগুলির মধ্যে রয়েছে ENEPIG, OSP এবং সরাসরি গোল্ডিং
উন্নত পিসিবি প্রযুক্তিঃ
উচ্চ ঘনত্বের ইন্টারকানেকশনের জন্য অন্ধ এবং কবরযুক্ত ভায়াস
অতি সূক্ষ্ম পিচ এবং ক্ষুদ্রীকরণের জন্য মাইক্রোভিয়া প্রযুক্তি
নমনীয়তা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য স্টিক-ফ্লেক্স পিসিবি
নিয়ন্ত্রিত প্রতিবন্ধকতা pc সঙ্গে উচ্চ ফ্রিকোয়েন্সি এবং উচ্চ গতি
পিসিবি উৎপাদন প্রযুক্তিঃ
বিয়োগ পদ্ধতি (সবচেয়ে সাধারণ) - অপ্রয়োজনীয় তামা সরিয়ে ফেলা
অ্যাডিটিভ প্রক্রিয়া - বেস উপাদান উপর তামা ট্রেস তৈরি
সেমি-অ্যাডিটিভ প্রক্রিয়া - বিয়োগকারী এবং অ্যাডিটিভ প্রযুক্তির সংমিশ্রণ
নির্মাতার জন্য ডিজাইন (ডিএফএম):
নির্ভরযোগ্য উত্পাদন জন্য PCB নকশা নির্দেশিকা মেনে চলা
বিবেচনাগুলির মধ্যে রয়েছে ট্র্যাক প্রস্থ / দূরত্ব, আকার এবং উপাদান অবস্থানের মাধ্যমে
ডিজাইনার এবং নির্মাতাদের মধ্যে ঘনিষ্ঠ সহযোগিতা অপরিহার্য
গুণগত নিয়ন্ত্রণ এবং পরীক্ষাঃ
বৈদ্যুতিক পরীক্ষা (যেমন, অনলাইন পরীক্ষা, কার্যকরী পরীক্ষা)
যান্ত্রিক পরীক্ষা (উদাহরণস্বরূপ, নমন, শক, কম্পন)
পরিবেশগত পরীক্ষা (যেমন তাপমাত্রা, আর্দ্রতা, তাপীয় চক্র)
