| ব্র্যান্ড নাম: | KAZpcb |
| মডেল নম্বর: | PCB-B-014 |
| MOQ: | 1 |
| মূল্য: | 0.1-3usd/pc |
| অর্থ প্রদানের শর্তাবলী: | পেপ্যাল /, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | প্রতি মাসে 10000-20000 বর্গ মিটার |
FR4 1.6mm Thickness Green Soldermask White Silkscreen Multilayer Printed Circuit Boards,pcb assembly shenzhen. FR4 1.6mm Thickness Green Soldermask White Silkscreen Multilayer Printed Circuit Boards. FR4 1.6mm Thickness Green Soldermask White Silkscreen Multilayer Printed Circuit Boards.
সম্পর্কে বিস্তারিত বিবরণ FR4 1.6MM সবুজ সোল্ডারমাস্ক মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড ENIG সহ
| শ্রেণী | পিসিবি |
| স্তর | ৪ লিটার |
| উপাদান | FR-4 |
| তামার বেধ | ১/১/১০ |
| বোর্ডের বেধ | 1.6 মিমি |
| সোল্ডারমাস্ক | সবুজ |
| গুণমানের মান | আইপিসি ক্লাস ২, ১০০% ই-পরীক্ষা |
| সার্টিফিকেট | TS16949, ISO9001, UL, RoHS |
সম্পর্কে সংক্ষিপ্ত ভূমিকাশেঞ্জেন কেএজেড সার্কিট কো। লিমিটেড।
সংক্ষিপ্ত ভূমিকা
সেনজেন KAZ সার্কিট কোং লিমিটেড, ২০০৭ সালে প্রতিষ্ঠিত, একটি পিসিবি এবং পিসিবিএ কাস্টম-তৈরি প্রস্তুতকারক। এটি উচ্চ নির্ভুলতা একক, দ্বি-পার্শ্বযুক্ত,মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড এবং ধাতব সাবস্ট্র্যাট সার্কিট বোর্ড উৎপাদনএটি একটি উচ্চ প্রযুক্তির উদ্যোগ যার মধ্যে রয়েছে উৎপাদন, বিক্রয়, সেবা ইত্যাদি।
আমরা আপনাকে দ্রুততম ডেলিভারি সময়ের মধ্যে কারখানার নির্দেশিত দামের সাথে মানসম্পন্ন পণ্য সরবরাহ করতে আত্মবিশ্বাসী!
KAZ সার্কিট আপনার জন্য কি করতে পারে:
পিসিবি উৎপাদন (প্রোটোটাইপ, ছোট থেকে মাঝারি, ভর উৎপাদন)
উপাদান সরবরাহ
পিসিবি সমাবেশ/এসএমটি/ডিআইপি
দ্রুত ডেলিভারিঃ 2L: 3-5days
4L: ৫-৭ দিন
২৪/৪৮ ঘন্টাঃ জরুরি আদেশ
কোম্পানির আকারঃ প্রায় ৩০০ জন কর্মচারী
পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ
পিবিসির বিস্তারিত বিবরণ সহ গারবার ফাইল
বিওএম তালিকা (এক্সেল ফর্মার্টের সাথে আরও ভাল)
PCBA এর ছবি (যদি আপনি আগে এই PCBA করেছেন)
প্রস্তুতকারকের ক্ষমতাঃ
| সক্ষমতা | ডাবল সাইডেডঃ ১২০০০ বর্গমিটার / মাস মাল্টিলেয়ারঃ 8000sq.m. / মাস |
| ন্যূনতম লাইন প্রস্থ / ফাঁক | ৪/৪ মিলিমিটার (১ মিলিমিটার=০.০২৫৪ মিলিমিটার) |
| বোর্ডের বেধ | 0.3~4.0 মিমি |
| স্তর | ১-২০টি স্তর |
| উপাদান | FR-4, অ্যালুমিনিয়াম, পিআই |
| তামার বেধ | 0.5~4oz |
| উপাদান Tg | Tg140~Tg170 |
| সর্বাধিক পিসিবি আকার | ৬০০*১২০০ মিমি |
| মিনি হোল আকার | 0.2 মিমি (+/- 0.025) |
| সারফেস ট্রিটমেন্ট | HASL, ENIG, OSP |
মাল্টিলেয়ার পিসিবিএকটি প্রিন্টেড সার্কিট বোর্ড যা তামার ফয়েল এর দুইটি স্তরের বেশি দিয়ে তৈরি। এটিতে একটি অভ্যন্তরীণ তামার ফয়েল, একটি বিচ্ছিন্নকারী স্তর এবং একটি বাইরের তামার ফয়েল রয়েছে,এবং স্তরগুলির মধ্যে আন্তঃসংযোগ ড্রিলিং এবং তামা প্লাটিং দ্বারা অর্জন করা হয়এক-স্তর বা ডাবল-স্তর PCB এর তুলনায়,মাল্টিলেয়ার পিসিবিউচ্চতর তারের ঘনত্ব এবং জটিল সার্কিট ডিজাইন অর্জন করতে পারে।
এর সুবিধামাল্টি-লেয়ার পিসিবি:
উচ্চতর তারের ঘনত্ব এবং জটিল সার্কিট ডিজাইনের ক্ষমতা
উন্নত ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য এবং সংকেত অখণ্ডতা
সংক্ষিপ্ত সংকেত সংক্রমণ পথ, উন্নত সার্কিট কর্মক্ষমতা
উচ্চতর নির্ভরযোগ্যতা এবং যান্ত্রিক শক্তি
আরও নমনীয় শক্তি এবং গ্রাউন্ড বিতরণ
রচনামাল্টি-লেয়ার পিসিবি:
অভ্যন্তরীণ তামার ফয়েলঃ পরিবাহী স্তর এবং তারের সরবরাহ করে
আইসোলেটিং সাবস্ট্র্যাট (FR-4, উচ্চ-ফ্রিকোয়েন্সি কম-ক্ষতিযুক্ত ডায়েলেক্ট্রিক ইত্যাদি): প্রতিটি তামার ফয়েল স্তরকে বিচ্ছিন্ন করে এবং সমর্থন করে
বাইরের তামা ফয়েলঃ পৃষ্ঠের তারের এবং ইন্টারফেস সরবরাহ করে
ছিদ্রযুক্ত ধাতবীকরণঃ স্তরগুলির মধ্যে বৈদ্যুতিক সংযোগ উপলব্ধি করে
পৃষ্ঠ চিকিত্সাঃ HASL, ENIG, OSP এবং অন্যান্য পৃষ্ঠ চিকিত্সা প্রক্রিয়া
ডিজাইন এবং উৎপাদনমাল্টি-লেয়ার পিসিবি:
সার্কিট ডিজাইনঃ সিগন্যাল ইন্টিগ্রিটি, মাল্টি-লেয়ার বোর্ডের পাওয়ার/গ্রাউন্ড ইন্টিগ্রিটি ডিজাইন
বিন্যাস এবং তারেরঃ যুক্তিসঙ্গত স্তর বরাদ্দ এবং রুটিং অপ্টিমাইজেশান
প্রসেস ডিজাইনঃ ডিপার্টারের আকার, স্তর ব্যবধান, তামার ফয়েল বেধ ইত্যাদি
উত্পাদন প্রক্রিয়াঃ স্তরায়ন, ড্রিলিং, তামা প্লাটিং, ইটচিং, পৃষ্ঠ চিকিত্সা ইত্যাদি

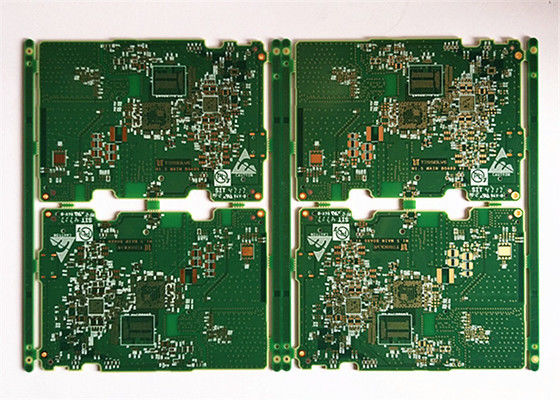

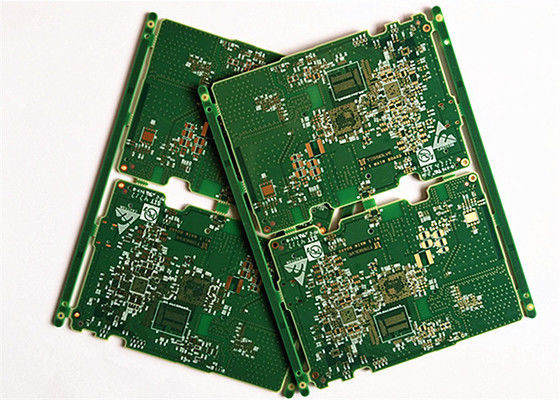

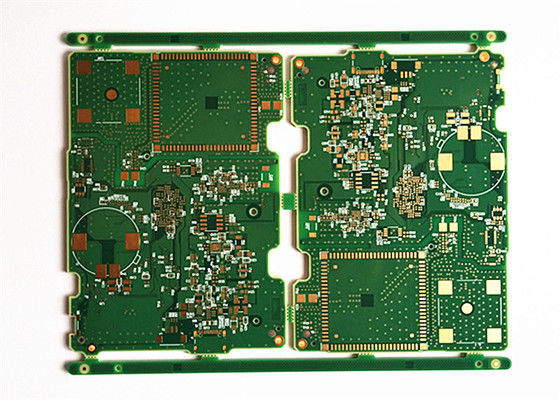

গ্রিন সোল্ডারমাস্ক ১.৬ এমএম ২ওজেড এফআর৪ মাল্টিলেয়ার পিসিবি এর আরও ছবি।
