পণ্যের বিবরণ

বাড়ি পণ্য

4 টি লেয়ার এফআর 4 পিসিবি সার্কিট বোর্ড গ্রিন সোলডমাস্ক অন্ধ মাধ্যমে

ব্র্যান্ড নাম:	KAZ
মডেল নম্বর:	পিসিবি-এস-369659
MOQ:	1
মূল্য:	200
সরবরাহের ক্ষমতা:	20000 বর্গমিটার / মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO9001, UL, RoHS

স্তরসমূহ:

পাদান:

এফ আর-4

বোর্ড বেধ:

1.6 মিমি

তামা:

0.5 ওজে

পৃষ্ঠতল:

এইচএসএল এলএফ

আয়তন:

204 * 176 মিমি / 2UP

প্যাকেজিং বিবরণ:

শূন্যস্থান

যোগানের ক্ষমতা:

20000 বর্গমিটার / মাস

বিশেষভাবে তুলে ধরা:

কাস্টম মুদ্রিত সার্কিট বোর্ড

অনমনীয় flex pcb

পণ্যের বর্ণনা

এটি 4 টি লেয়ার এফআর 4 পিসিবি সার্কিট বোর্ড গ্রিন সোল্ডমাস্ক উইথ ব্লাইন্ড

4 স্তর
এফআর -4
এইচএসএল
1.6 মিমি বোর্ড বেধ
0.5 ওজে।
সবুজ সলডমাস্ক
সাদা সিল্কস্ক্রিন
আইপিসি ক্লাস ২

পিসিবি আকার: 204 * 176 মিমি / 2UP, আইপিসি ক্লাস 2 মানের স্ট্যান্ডার্ড।

অর্ডার প্রসেসিং:

জীবাণু নিয়ে জিজ্ঞাসাবাদ
জারবার ফাইল হিসাবে উদ্ধৃতি
গ্রাহকরা দামের সাথে একমত হন
গ্রাহকরা পিও পাঠান
পিআই প্রদানের তথ্য সরবরাহ করে
অর্থ প্রদানের ব্যবস্থা করা হয়েছে
ইঞ্জিনিয়ারিং প্রক্রিয়া, EQ- প্রকৌশল প্রশ্ন নিশ্চিত (উত্পাদনের আগে যদি EQ থাকে)
উত্পাদন ব্যবস্থা
শিপিংয়ের ব্যবস্থা করা হয়েছে
শিপিংয়ের স্থিতি ট্র্যাকিং
গ্রাহকগণ প্রতিক্রিয়া
পুনরাবৃত্তি যাতে

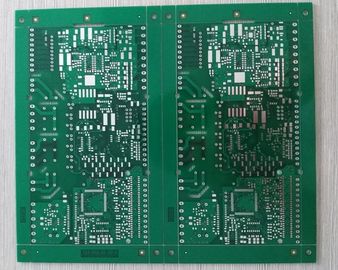

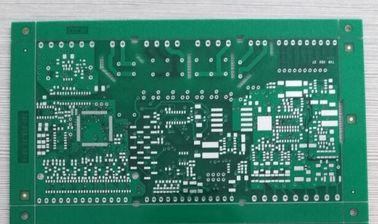

আরও ফোটো জন্য4 টি লেয়ার এফআর 4 পিসিবি সার্কিট বোর্ড গ্রিন সোল্ডমাস্ক অন্ধ মাধ্যমে

4 টি লেয়ার এফআর 4 পিসিবি সার্কিট বোর্ড গ্রিন সোলডমাস্ক অন্ধ মাধ্যমে 0

4 টি লেয়ার এফআর 4 পিসিবি সার্কিট বোর্ড গ্রিন সোলডমাস্ক অন্ধ মাধ্যমে 1

আমাদের সম্পর্কে

উত্পাদন ক্ষমতা - কঠোর পিসিবি

আইটেম	উৎপাদন ক্ষমতা
পণ্যের ধরণ	একতরফা, ডাবল পার্শ্বযুক্ত এবং মাল্টিলেয়ার
সর্বোচ্চ বোর্ড আকার	একক ও ডাবল পার্শ্বযুক্ত: 600 * 1500 মিমি
সর্বোচ্চ বোর্ড আকার	মাল্টিলেয়ার: 600 * 1,200 মিমি
সারফেস সমাপ্ত	এইচএএসএল, এএনআইজি, ওএসপি, নিমজ্জন সিলভার, গোল্ডেন ফিঙ্গার ইত্যাদি
স্তরগুলি	1 ~ 20
নৌকা বেধ	0.4 ~ 4.0 মিমি
বেস কপার	18 ম (1/2 ওজন), 35 মিম (1 ওজে), 70 ম (2 ওজে), 105 ম (3 ওজ), 150 ম (4 ওজে), 300 ম (8 জ)
বোর্ড উপাদান	এফআর -4, অ্যালুমিনিয়াম বেস, পলিমাইড, তামা বেস, সিরামিক বেস
ন্যূনতম ড্রিলিং হোল আকার	0.1 মিমি
ন্যূনতম লাইন প্রস্থ এবং স্থান	0.075 মিমি
ধাতুপট্টাবৃত স্বর্ণ	নিকল প্লেটিং বেধ 2.5 ~ 5 মিমি, সোনার বেধ 0.05 ~ 0.1 মিমি
টিন স্প্রে করা	টিনের বেধ 2.5 ~ 5 মিমি
মিলিং স্পেস	তার ও প্রান্ত: 0.15 মিমি, গর্ত এবং প্রান্ত: 0.2 মিমি, কনট্যুর সহনশীলতা: +/- 0.1 মিমি
সকেট চ্যাম্পার	কোণ: 30 ° / 45 ° / 60। গভীরতা: 1 ~ 3 মিমি
ভি-কাট	কোণ: 30 ° / 45 ° / 60 ° গভীরতা: বোর্ডের বেধের 1/3, মিনিট আইস: 80 * 80 মিমি
অন-অফ টেস্ট	সর্বাধিক পরীক্ষার ক্ষেত্র: 400 * 1,200 মিমি
	সর্বাধিক পরীক্ষার পয়েন্ট: 12,000 পয়েন্ট
	সর্বাধিক পরীক্ষার ভোল্টেজ: 300 ভি
	সর্বাধিক নিরোধক প্রতিরোধ: 100mΩ
প্রতিবন্ধকতা নিয়ন্ত্রণ সহনশীলতা	± 10%
সোলার্ডিং ধৈর্য	85 ℃ ~ 105 ℃ / 280 ℃ ~ 360 ℃ ℃
