ব্র্যান্ড নাম: | KAZ-PCBA |
মডেল নম্বর: | KAZ-B-D0051 |
MOQ: | 5 সেট |
মূল্য: | 10-100USD/SET |
অর্থ প্রদানের শর্তাবলী: | T/T, ওয়েস্টার্ন ইউনিয়ন, পে |
সরবরাহের ক্ষমতা: | T/T, ওয়েস্টার্ন ইউনিয়ন, পে |

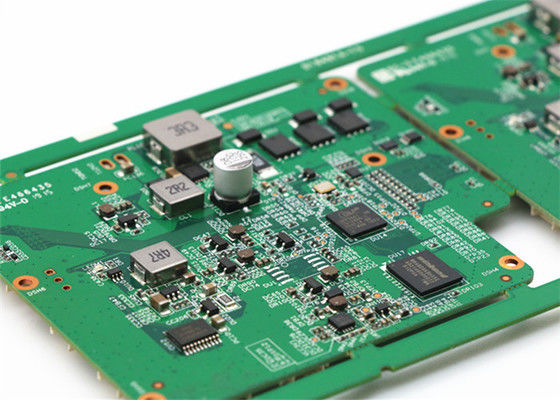

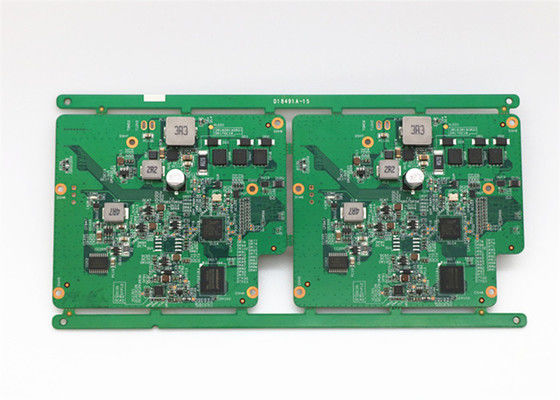

মুদ্রিত সার্কিট বোর্ড সমাবেশ সীসা মুক্ত পৃষ্ঠ মাউন্ট pcba বোর্ড সাদা সিল্ক স্ক্রিন
বৈশিষ্ট্য
বিশদ বিবরণ
উপাদান | FR4 |
ফিনিস বোর্ড বেধ | 1.6 এমএম |
ফিনিশ তামার বেধ | ১ ওজ |
স্তর | ৪ লিটার |
সোল্ডার মাস্ক রঙ | সবুজ |
সিল্ক স্ক্রিন | সাদা |
সারফেস ট্রিটমেন্ট | সীসা মুক্ত |
সমাপ্ত আকার | ব্যক্তিগতকৃত |
KAZ সার্কিট আপনার জন্য কি করতে পারে:
পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ
কোম্পানির তথ্য:
KAZ সার্কিট 2007 সাল থেকে চীন থেকে একটি পেশাদার পিসিবি প্রস্তুতকারক, এছাড়াও আমাদের গ্রাহকদের জন্য পিসিবি সমাবেশ পরিষেবা প্রদান। এখন প্রায় 300 কর্মচারীদের সাথে। ISO9001, TS16949, UL, RoHS এর সাথে প্রত্যয়িত।আমরা আপনাকে দ্রুততম ডেলিভারি সময়ের মধ্যে কারখানার নির্দেশিত দাম সঙ্গে মানের পণ্য প্রদান করতে আত্মবিশ্বাসী!
প্রস্তুতকারকের ক্ষমতাঃ
সক্ষমতা | ডাবল সাইডেডঃ ১২০০০ বর্গমিটার / মাস মাল্টিলেয়ারঃ 8000sq.m. / মাস |
ন্যূনতম লাইন প্রস্থ / ফাঁক | ৪/৪ মিলিমিটার (১ মিলিমিটার=০.০২৫৪ মিলিমিটার) |
বোর্ডের বেধ | 0.3~4.0 মিমি |
স্তর | ১-২০টি স্তর |
উপাদান | FR-4, অ্যালুমিনিয়াম, পিআই |
তামার বেধ | 0.5~4oz |
উপাদান Tg | Tg140~Tg170 |
সর্বাধিক পিসিবি আকার | ৬০০*১২০০ মিমি |
মিনি হোল আকার | 0.2 মিমি (+/- 0.025) |
সারফেস ট্রিটমেন্ট | HASL, ENIG, OSP |
কাস্টমাইজড পিসিবি সমাবেশপ্রক্রিয়া
পিসিবি ডিজাইন এবং উত্পাদনঃ
কাস্টম PCB এর জন্য স্কিম এবং লেআউট তৈরি করতে PCB ডিজাইন ইঞ্জিনিয়ারদের সাথে সহযোগিতা করুন।
উপাদান স্থাপন, ট্র্যাক রুটিং, এবং কোন বিশেষ প্রয়োজনীয়তা সহ সম্পূর্ণ PCB নকশা।
পিসিবি প্রস্তুতকারকের কাছে নকশা ফাইল পাঠান।
নির্মাতার কাছ থেকে খালি পিসিবি গ্রহণ করুন এবং কোনও ত্রুটি আছে কিনা তা পরীক্ষা করুন।
উপাদান ক্রয়ঃ
প্রয়োজনীয় ইলেকট্রনিক উপাদান যেমন আইসি, রেসিস্টর, ক্যাপাসিটার এবং সংযোগকারী নির্ধারণ করুন।
একটি অনুমোদিত পরিবেশক থেকে বা সরাসরি প্রস্তুতকারকের কাছ থেকে প্রয়োজনীয় উপাদান কিনুন।
উপাদানগুলি পিসিবি ডিজাইনের সাথে সামঞ্জস্যপূর্ণ এবং প্রকল্পের স্পেসিফিকেশনগুলি পূরণ করে তা নিশ্চিত করুন।
পিসিবি সমাবেশঃ
পৃষ্ঠ পরিষ্কার করে এবং উপাদান প্যাডগুলিতে সোল্ডার পেস্ট প্রয়োগ করে PCB সমাবেশের জন্য প্রস্তুত করুন।
অটোমেটেড পিক অ্যান্ড প্লেস মেশিন ব্যবহার করুন পিসিবি-তে সঠিকভাবে উপাদান স্থাপন করতে।
একটি নিয়ন্ত্রিত পরিবেশে লোডার পেস্ট পুনরায় প্রবাহিত করা, যেমন একটি পুনরায় প্রবাহিত চুলা, উপাদান সংযোগ তৈরি করে।
সঠিক উপাদান স্থাপন এবং সোল্ডার জয়েন্ট নিশ্চিত করার জন্য একত্রিত PCBs এর চাক্ষুষ এবং বৈদ্যুতিক পরিদর্শন সম্পাদন করুন।
নির্দিষ্ট সমাবেশ প্রক্রিয়া (যদি প্রয়োজন হয়):
পিসিবি ডিজাইন এবং অ্যাপ্লিকেশনের উপর নির্ভর করে, অতিরিক্ত সমাবেশ প্রক্রিয়া প্রয়োজন হতে পারে যেমনঃ
গর্তের মধ্য দিয়ে উপাদান সন্নিবেশ এবং লোডিং
বল গ্রিড অ্যারে (বিজিএ) বা চিপ স্কেল প্যাকেজ (সিএসপি) উপাদান সংযোগ
পরিবেশ রক্ষার জন্য কনফর্মাল লেপ বা পট
তাপ সংরক্ষণ বা তাপ ব্যবস্থাপনা উপাদান ইনস্টলেশন
পরীক্ষা ও গুণমান নিশ্চিতকরণঃ
কাস্টম PCB এর কার্যকারিতা এবং নির্ভরযোগ্যতা যাচাই করার জন্য বিভিন্ন পরীক্ষা সম্পাদন করুন যেমনঃ
বৈদ্যুতিক পরীক্ষা (যেমন ধারাবাহিকতা, প্রতিরোধ, ভোল্টেজ এবং বর্তমান পরিমাপ)
পিসিবি ডিজাইন স্পেসিফিকেশন পূরণ করে তা নিশ্চিত করার জন্য কার্যকরী পরীক্ষা
পরিবেশগত পরীক্ষা (যেমন তাপমাত্রা, আর্দ্রতা, কম্পন) (যদি প্রয়োজন হয়)
পরীক্ষার ফলাফল এবং সমাবেশের সময় যে কোনও সমস্যা দেখা দেয় তা নথিভুক্ত করুন।
চূড়ান্ত সমাবেশ এবং প্যাকেজিংঃ
চূড়ান্ত পণ্য বা সিস্টেমে কাস্টম PCB একীভূত করুন (যদি প্রযোজ্য হয়) ।
নিরাপদ শিপিং এবং গ্রাহকদের কাছে বিতরণের জন্য PCB বা সম্পূর্ণ সমাবেশগুলি প্যাক করুন।
প্রয়োজনীয় ডকুমেন্টেশন যেমন সমাবেশের নির্দেশাবলী, স্কিম এবং পরীক্ষার রিপোর্ট প্রদান করুন।
কাস্টম PCB সমাবেশ প্রক্রিয়া জুড়ে, নির্মাতারা কঠোর মান নিয়ন্ত্রণ পদ্ধতি বজায় রাখতে হবে, শিল্পের মান মেনে চলতে হবে এবং সমস্ত উপাদান এবং প্রক্রিয়াগুলির ট্রেসেবিলিটি নিশ্চিত করতে হবে।
