| ব্র্যান্ড নাম: | Null |
| মডেল নম্বর: | KAZD |
| MOQ: | 1pc |
| মূল্য: | 0.1-5 usd/pc |
| অর্থ প্রদানের শর্তাবলী: | T/T, Western Union, PayPalfunction gtElInit() {var lib = new google.translate.TranslateService();lib |
| সরবরাহের ক্ষমতা: | 20000㎡ প্রতি মাসে |
6 স্তর FR4 এইচডিআই পিসিবি প্রোটোটাইপ সমাবেশ প্রস্তুতকারকপিসিবি সমাবেশ শেনঝেন
1বিস্তারিত বিবরণী
| উপাদান | FR4 |
| তামার বেধ | ১/১/১/১/১/১ OZ |
| স্তর | 6 |
| সারফেস ট্রিটমেন্ট | নিমজ্জন স্বর্ণ 2u' |
| সোল্ডারমাস্ক | সবুজ |
| সিল্ক স্ক্রিন | সাদা |
| মিন ড্রিল হোল | ৮ মিলি |
| মিনি লেজার গর্ত | ৪ মিলি |

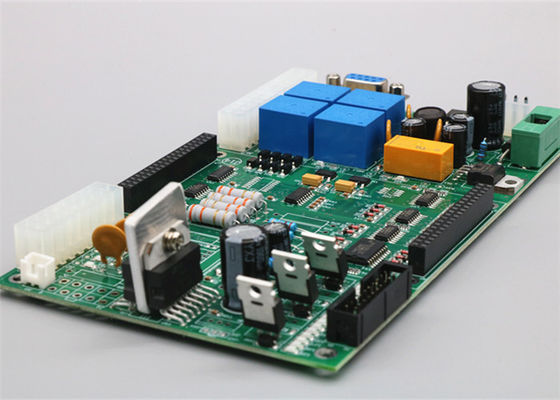

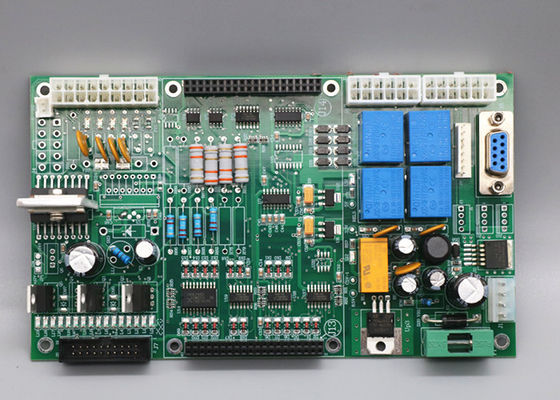

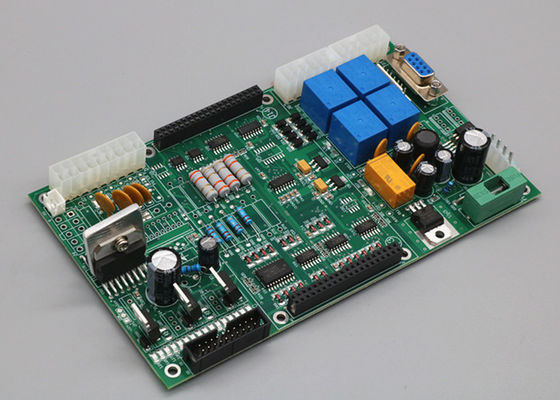

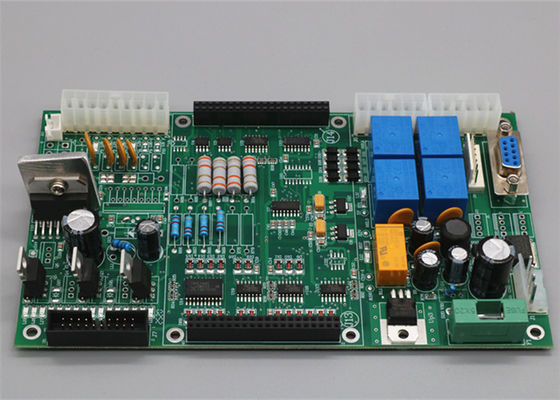

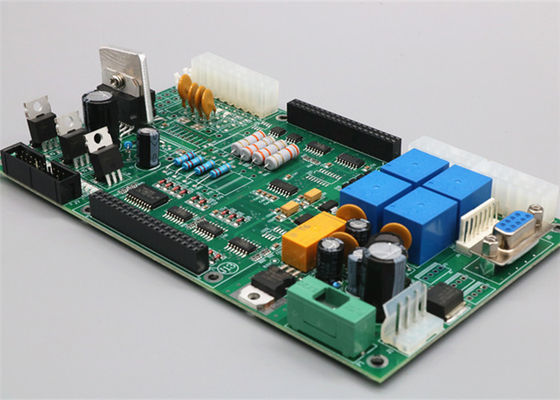

2. ছবি
3প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: পিসিবি তৈরিতে আপনি কোন ফাইল ব্যবহার করেন?
A: গারবার বা ঈগল, BOM তালিকা, PNP এবং উপাদান অবস্থান
প্রশ্ন: আপনি কি নমুনা দিতে পারবেন?
উত্তরঃ হ্যাঁ, আমরা আপনাকে ভর উত্পাদনের আগে পরীক্ষার জন্য নমুনা কাস্টমাইজ করতে পারি
প্রশ্নঃ আমি কখন গারবার, বিওএম এবং পরীক্ষার পদ্ধতি প্রেরণের পরে উদ্ধৃতি পাব?
উত্তরঃ পিসিবি কোটেশন জন্য 6 ঘন্টার মধ্যে এবং পিসিবিএ কোটেশন জন্য প্রায় 24-48 ঘন্টা।
প্রশ্ন: আমার পিসিবি উৎপাদনের প্রক্রিয়াটি আমি কীভাবে জানতে পারি?
উত্তর: পিসিবি উৎপাদন এবং উপাদান ক্রয়ের জন্য 5-7 দিন এবং পিসিবি সমাবেশ এবং পরীক্ষার জন্য 14 দিন।
প্রশ্ন: আমি কিভাবে আমার পিসিবি এর গুণমান নিশ্চিত করতে পারি?
উত্তরঃ আমরা নিশ্চিত করি যে প্রতিটি পিসিবি পণ্য শিপিংয়ের আগে ভাল কাজ করে। আমরা আপনার পরীক্ষার পদ্ধতি অনুযায়ী তাদের সব পরীক্ষা করব।
পিসিবি সমাবেশ, যা প্রিন্টেড সার্কিট বোর্ড সমাবেশ নামেও পরিচিত, এটি একটি পিসিবি (প্রিন্টেড সার্কিট বোর্ড) এ ইলেকট্রনিক উপাদানগুলি পূরণ এবং সোল্ডারিংয়ের প্রক্রিয়া।এটিতে একটি খালি পিসিবিকে একটি কার্যকরী ইলেকট্রনিক ডিভাইসে রূপান্তর করার জন্য বেশ কয়েকটি ধাপ জড়িতএখানে পিসিবি সমাবেশ প্রক্রিয়া একটি সাধারণ ওভারভিউঃ
উপাদান সংগ্রহঃ প্রথম ধাপটি হল পিসিবি সমাবেশের জন্য প্রয়োজনীয় ইলেকট্রনিক উপাদানগুলির উৎস এবং সংগ্রহ। এই উপাদানগুলির মধ্যে প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট,সংযোগকারীবিভিন্ন সরবরাহকারী বা বিতরণকারী থেকে উপাদানগুলি সংগ্রহ করা যেতে পারে।
পিসিবি ফ্যাব্রিকেশনঃ সমাবেশের আগে, পিসিবি নিজেই তৈরি করা দরকার। এর মধ্যে পিসিবি বিন্যাস ডিজাইন করা, খালি পিসিবি উত্পাদন এবং প্রয়োজনীয় তামা ট্রেস, সোল্ডার মাস্ক,এবং সিল্কস্ক্রিন চিহ্নিতকরণ.
উপাদান স্থাপনঃ এই ধাপে, ইলেকট্রনিক উপাদানগুলি PCB এ মাউন্ট করা হয়।উপাদান স্থাপনের দুটি প্রাথমিক পদ্ধতি হল সারফেস মাউন্ট প্রযুক্তি (এসএমটি) এবং থ্রু-হোল প্রযুক্তি (টিএইচটি). এসএমটি উপাদানগুলি পিসিবি পৃষ্ঠের উপর স্থাপন করা হয় এবং সোল্ডার পেস্ট এবং রিফ্লো সোল্ডারিং কৌশল ব্যবহার করে সোল্ডার করা হয়।THT উপাদানগুলির কন্ডিশন রয়েছে যা PCB- এর গর্তের মধ্য দিয়ে যায় এবং বিপরীত দিকে সোল্ডার করা হয়.
সোল্ডারিংঃ একবার উপাদানগুলি পিসিবিতে স্থাপন করা হলে, বৈদ্যুতিক এবং যান্ত্রিক সংযোগ তৈরি করতে সোল্ডারিং প্রক্রিয়াটি সম্পাদন করা হয়।সোল্ডারিং বিভিন্ন পদ্ধতির মাধ্যমে করা যেতে পারে যেমন রিফ্লো সোল্ডারিং (এসএমটি উপাদানগুলির জন্য), ওয়েভ সোল্ডারিং (THT উপাদানগুলির জন্য) বা ম্যানুয়াল সোল্ডারিং (নির্দিষ্ট উপাদান বা পুনর্নির্মাণের জন্য) ।
পরিদর্শন এবং পরীক্ষাঃ সোল্ডারিংয়ের পরে, ইলেকট্রনিক ডিভাইসের গুণমান এবং কার্যকারিতা নিশ্চিত করার জন্য একত্রিত PCB পরিদর্শন এবং পরীক্ষার মধ্য দিয়ে যায়। স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI),এক্স-রে পরিদর্শন, ফাংশনাল টেস্টিং, এবং অন্যান্য পদ্ধতি ব্যবহার করা যেতে পারে কোন ত্রুটি বা ত্রুটি সনাক্ত করতে.
চূড়ান্ত সমাবেশঃ একবার পিসিবি সমাবেশটি সঠিকভাবে কাজ করছে তা যাচাই করা হলে এটি চূড়ান্ত পণ্য সমাবেশের সাথে আরও সংহত করা যেতে পারে। এর মধ্যে অতিরিক্ত যান্ত্রিক সমাবেশ অন্তর্ভুক্ত থাকতে পারে,ঘরের ইনস্টলেশন, এবং অন্যান্য উপসিস্টেম বা উপাদানগুলির সাথে সংযোগ।
এটি লক্ষ করার মতো যে পিসিবি সমাবেশ প্রক্রিয়া নির্দিষ্ট প্রয়োজনীয়তা, শিল্পের মান এবং চুক্তি প্রস্তুতকারক বা সমাবেশ হাউসের উত্পাদন ক্ষমতা উপর নির্ভর করে পরিবর্তিত হতে পারে।
