ব্র্যান্ড নাম: | Null |
মডেল নম্বর: | KAZ |
MOQ: | 1 পিসিএস |
মূল্য: | 0.1-5 USD |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
সরবরাহের ক্ষমতা: | 20000 মিটার |
FR4 4 লেয়ার PCB প্রস্তুতকারক 1.6mm 1OZ 2U" মুদ্রিত সার্কিট বোর্ড সমাবেশ পরিষেবা
1. বিস্তারিত স্পেসিফিকেশন
উপাদান | FR4 |
বোর্ডের বেধ | 1.6 মিমি |
সারফেস ট্রিটমেন্ট | সীসা বিনামূল্যে |
তামার পুরুত্ব | 1/1/1/1/1/1OZ |
ঝাল মাস্ক | সবুজ |
সিল্কস্ক্রিন | সাদা |
মিন লেজার ড্রিল হোল | 4 মিল |
প্যানেল | ভি-কাট |
ভূমিকা:
মুদ্রিত সার্কিট বোর্ড সমাবেশ এটি SMT(সারফেস মাউন্টেড টেকনোলফি) এবং ডিআইপি-কে প্রিন্টেড সার্কিট বোর্ডে প্লাগ করার জন্য, যাকে PCBAও বলা হয়।
উৎপাদন:
এসএমটি এবং ডিআইপি উভয়ই PCB বোর্ডে উপাদানগুলিকে একীভূত করার মাধ্যম।প্রধান পার্থক্য যেSMT-এর PCB-তে গর্ত ড্রিল করার দরকার নেই, যখন DIP-এর জন্য ড্রিল করা গর্তে কম্পোনেন্টের পিন প্লাগ করা অপরিহার্য।
SMT:
পিসিবি বোর্ডে কিছু মাইক্রো উপাদান সংযুক্ত করতে প্রধানত পেস্টটি মেশিন প্যাক করতে ব্যবহার করুন।উত্পাদন প্রক্রিয়াটি নিম্নরূপ: পিসিবি বোর্ডের অবস্থান, সোল্ডার পেস্ট প্রিন্টিং, পেস্ট এবং প্যাক, সোল্ডারিং স্টোভে ফিরে, অবশেষে পরিদর্শন।

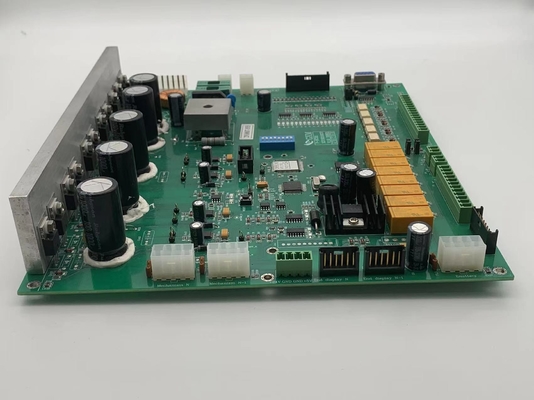

2. ছবি
PCB সমাবেশ(SMT) পণ্য ক্ষমতা
SMT ক্ষমতা | |
SMT আইটেম | ক্ষমতা |
পিসিবি ম্যাক্স।আকার | 510mm*1200mm(SMT) |
চিপ উপাদান | 0201, 0402, 0603, 0805, 1206 প্যাকেজ |
IC এর Min.pin স্পেস | 0.1 মিমি |
মিন.BGA এর স্থান | 0.1 মিমি |
IC সমাবেশের সর্বোচ্চ নির্ভুলতা | ±0.01 মিমি |
সমাবেশ ক্ষমতা | ≥8 মিলিয়ন পাইট/দিন |
ডিআইপি ক্ষমতা | 6 ডিআইপি উত্পাদন লাইন |
সমাবেশ পরীক্ষা | সেতু পরীক্ষা, এওআই পরীক্ষা, এক্স-রে পরীক্ষা, আইসিটি (সার্কিট টেস্টে), এফসিটি (ফাংশনাল সার্কিট টেস্ট) |
এফসিটি (ফাংশনাল সার্কিট টেস্ট) |
বর্তমান পরীক্ষা, ভোল্টেজ পরীক্ষা, উচ্চ তাপমাত্রা এবং নিম্ন তাপমাত্রা পরীক্ষা, ড্রপ ইমপ্যাক্ট টেস্ট, বার্ধক্য পরীক্ষা, জল প্রমাণ পরীক্ষা, ফুটো-প্রমাণ পরীক্ষা এবং ইত্যাদি। আপনার প্রয়োজন অনুযায়ী বিভিন্ন পরীক্ষা করা যেতে পারে। |
পণ্যের আবেদন:
1, টেলিকম কমিউনিকেশন
2, কনজিউমার ইলেকট্রনিক্স
3, নিরাপত্তা মনিটর
4, যানবাহন ইলেকট্রনিক্স
5, স্মার্ট হোম
6, শিল্প নিয়ন্ত্রণ
7, সামরিক ও প্রতিরক্ষা
8, মোটরগাড়ি
9, স্মার্ট হোম
10, শিল্প অটোমেশন
11, মেডিকেল ডিভাইস
12, নতুন শক্তি
ইত্যাদি
FAQ
প্রশ্নঃ পিসিবি তৈরিতে আপনি কোন ফাইল ব্যবহার করেন?
উত্তর: গারবার বা ঈগল, বিওএম তালিকা, পিএনপি এবং উপাদান অবস্থান
প্রশ্নঃ আপনি কি নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, আমরা ভর উৎপাদনের আগে পরীক্ষা করার জন্য আপনাকে নমুনা কাস্টম করতে পারি
প্রশ্ন: গারবার, বিওএম এবং পরীক্ষা পদ্ধতি পাঠানোর পরে আমি কখন উদ্ধৃতি পাব?
উত্তর: PCB কোটেশনের জন্য 6 ঘন্টার মধ্যে এবং PCBA উদ্ধৃতির জন্য প্রায় 24-48 ঘন্টা।
প্রশ্নঃ আমি কিভাবে আমার পিসিবি উৎপাদনের প্রক্রিয়া জানতে পারি?
উত্তর: পিসিবি উত্পাদন এবং উপাদান ক্রয়ের জন্য 5-7 দিন এবং পিসিবি সমাবেশ এবং পরীক্ষার জন্য 14 দিন।
প্রশ্নঃ আমি কিভাবে আমার PCB এর মান নিশ্চিত করতে পারি?
উত্তর: আমরা নিশ্চিত করি যে প্রতিটি পিসিবি পণ্য শিপিংয়ের আগে ভালভাবে কাজ করে।আমরা আপনার পরীক্ষার পদ্ধতি অনুযায়ী তাদের সব পরীক্ষা করব।
