সবুজ Soldmask মাল্টিলেয়ার মুদ্রিত ইলেকট্রনিক সার্কিট 10 স্তর Fr4 1-6mm 2oz তামা বেধ ইলেকট্রনিক্স নির্মাতারা

সবুজ Soldmask মাল্টিলেয়ার মুদ্রিত ইলেকট্রনিক সার্কিট 10 স্তর Fr4 1-6mm 2oz তামা বেধ ইলেকট্রনিক্স নির্মাতারা

ব্র্যান্ড নাম:	KAZ
মডেল নম্বর:	কাজা-080
MOQ:	1 একক
অর্থ প্রদানের শর্তাবলী:	ওয়েস্টার্ন ইউনিয়ন, টি/টি, এল/সি, ডি/পি, মানিগ্রাম
সরবরাহের ক্ষমতা:	100000 টুকরা

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

UL/ROHS/ ISO9001

পণ্যের নাম:

পিসিবিএ

উৎপত্তি স্থল:

গুয়াংডং, চীন

মিনিট লাইন ব্যবধান:

3 মিল (0.075 মিমি)

মিনিট গর্তের আকার:

3মিল (0.075 মিমি)

পরিচিতিমুলক নাম:

OEM

উপাদান ক্রয়:

ঠিক আছে

শ্রীমতি ডিআইপি সমাবেশ:

সমর্থন

টাইপ:

এসএমটি সমাবেশ

সিল্কস্ক্রিন:

সাদা

সৈনিক:

লাল/কালো/সবুজ

প্যাকেজিং বিবরণ:

পি/পি

যোগানের ক্ষমতা:

100000 টুকরা

বিশেষভাবে তুলে ধরা:

গ্রিন সোল্ডমাস্ক মাল্টিলেয়ার পিসিবি বোর্ড

6 মিমি মাল্টিলেয়ার পিসিবি বোর্ড

2oz কপার মাল্টিলেয়ার পিসিবি বোর্ড

পণ্যের বর্ণনা

FR4 উপাদান 2oz 4 স্তর PCB BGA সমাবেশ HASL ENIG পৃষ্ঠতল চিকিত্সা

পিসিবি ইলেকট্রনিক সার্কিট বোর্ড সমাবেশ এসএমটি

1. বৈশিষ্ট্য

ওয়ান স্টপ OEM পরিষেবা, চীনের শেনঝেন তৈরি
গ্রাহকের কাছ থেকে Gerber ফাইল এবং BOM তালিকা দ্বারা উত্পাদিত
FR4 উপাদান, 94V0 মান পূরণ
এসএমটি, ডিআইপি প্রযুক্তি সমর্থন
সীসা মুক্ত এইচএএসএল, পরিবেশ সুরক্ষা
ইউএল, সিই, রোএইচএস সম্মত
DHL,UPS,TNT,EMS বা গ্রাহকের প্রয়োজনীয়তা দ্বারা শিপিং

2. পিসিবিএ প্রযুক্তিগত ক্ষমতা

এসএমটি	অবস্থান সঠিকতাঃ ২০ এমএম
	উপাদান আকারঃ0.৪×০.২ মিমি ((০১০০৫) ₹১৩০×৭৯ মিমি,ফ্লিপ-চিপ,কিউএফপি,বিজিএ,পপ
	সর্বোচ্চ উপাদান উচ্চতাঃ:25mm
	সর্বাধিক পিসিবি আকারঃ ৬৮০×৫০০mm
	সর্বনিম্ন পিসিবি আকারঃ সীমাবদ্ধ নয়
	পিসিবি বেধঃ0.৩ থেকে ৬ মিমি
	পিসিবি ওজনঃ ৩ কেজি
ওয়েভ-সোল্ডার	সর্বাধিক PCB প্রস্থঃ 450mm
	পিসিবির সর্বনিম্ন প্রস্থঃ সীমাবদ্ধ নয়
	উপাদান উচ্চতাঃউপরে 120 মিমি/বট 15 মিমি
ঘাম-সোল্ডার	ধাতুর ধরন: অংশ, পুরো, ইনলে, সাইডস্টেপ
	ধাতু উপাদান: তামা, অ্যালুমিনিয়াম
	সারফেস ফিনিসঃপ্লেটিং Au,প্লেটিং স্লিভার,প্লেটিং Sn
	বায়ু বুধির হারঃ ২০% এর নিচে
প্রেস ফিট	প্রেস রেঞ্জঃ0-50KN
প্রেস ফিট	সর্বাধিক পিসিবি আকারঃ 800X600 মিমি
পরীক্ষা	আইসিটি,সোন্ড ফ্লাইং,বার্ন-ইন,ফাংশন টেস্ট,তাপমাত্রা চক্র

৩. পিসিবি সমন্বয় সেবা নির্দিষ্টকরণ

1	স্তর	১-৩০ স্তর
2	উপাদান	FR-4, CEM-1, CEM-3, উচ্চ TG, FR4 হ্যালোজেন মুক্ত, FR-1, FR-2, অ্যালুমিনিয়াম
3	বোর্ডের বেধ	0.২-৭ মিমি
4	সর্বাধিক.সমাপ্ত বোর্ডের পাশ	৫০০ মিমি*৫০০ মিমি
5	গর্তের আকার	0.২৫ মিমি
6	ন্যূনতম লাইন প্রস্থ	0.০৭৫ মিমি ((৩ মিলিমিটার)
7	ন্যূনতম লাইন স্পেসিং	0.০৭৫ মিমি ((৩ মিলিমিটার)
8	পৃষ্ঠের সমাপ্তি / চিকিত্সা	HALS/HALS সীসা মুক্ত, রাসায়নিক টিন, রাসায়নিক স্বর্ণ, নিমজ্জন স্বর্ণ নিমজ্জন সিলভার/সোনার, Osp, গোল্ড Plating
9	তামার বেধ	0.5-4.0 ওনস
10	সোল্ডার মাস্কের রঙ	সবুজ/কালো/সাদা/লাল/নীল/হলুদ
11	অভ্যন্তরীণ প্যাকিং	ভ্যাকুয়াম প্যাকিং, প্লাস্টিকের ব্যাগ
12	বাইরের প্যাকেজিং	স্ট্যান্ডার্ড কার্টন প্যাকিং
13	গর্ত সহনশীলতা	পিটিএইচঃ ±০।076, এনটিপিএইচঃ±০।05
14	সার্টিফিকেট	UL, ISO9001, ISO14001, ROHS, CQC
15	প্রোফাইলিং পাঞ্চিং	রাউটিং, ভি-কাট, বেভেলিং
16	সম্মেলন পরিষেবা	সব ধরনের মুদ্রিত সার্কিট বোর্ডের সমাবেশের জন্য OEM পরিষেবা প্রদান

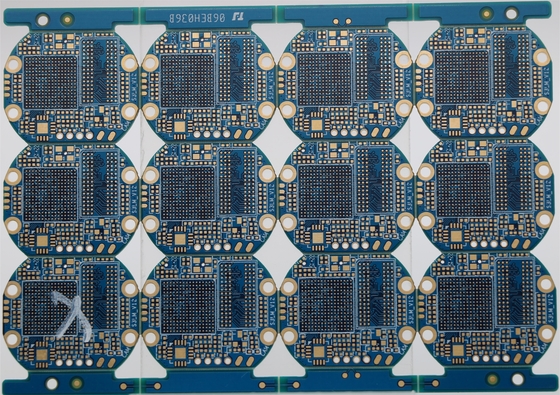

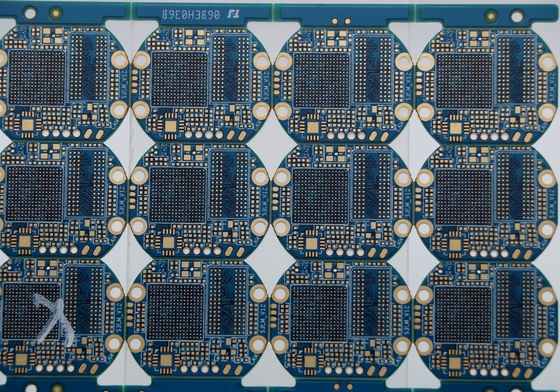

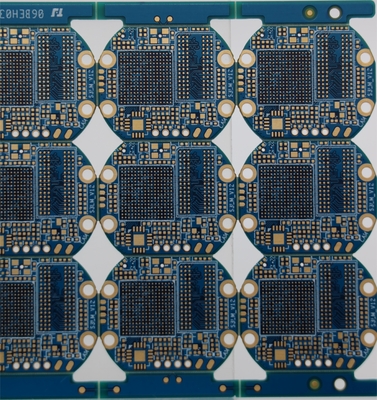

4. পিসিবিএ ছবি

পণ্য প্রয়োগঃ

টেলিযোগাযোগ
ভোক্তা ইলেকট্রনিক্স
নিরাপত্তা মনিটর
যানবাহন ইলেকট্রনিক্স
স্মার্ট হোম
শিল্প নিয়ন্ত্রণ
সামরিক ও প্রতিরক্ষা
অটোমোটিভ
স্মার্ট হোম
শিল্প অটোমেশন
চিকিৎসা সরঞ্জাম
নতুন শক্তি
এবং তাই।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আপনি কি কারখানা বা ট্রেডিং কোম্পানি?
----- আমরা একটি কারখানা, আমাদের কোম্পানি প্রধানত PCB সমাবেশ সেবা বিক্রি
প্রশ্ন 2: আপনি নমুনা অর্ডার গ্রহণ করেন?
------হ্যাঁ, আমরা গ্রহণ করতে পারিনমুনা অর্ডার।
প্রশ্ন 3: আপনার গ্যারান্টি নীতি কি?
----- আমরা 2 বছরের ওয়ারেন্টি অফার করি. ব্যক্তিগত ঋতু দ্বারা না ত্রুটিযুক্ত পণ্য জন্য, আমরা এটি জন্য প্রতিস্থাপন করবে.
প্রশ্ন ৪ঃ আপনার পেমেন্টের শর্তাবলী কি?
------ আমরা T/T আগাম, পেপ্যাল, বা আলিবাবা বাণিজ্য আশ্বাস গ্রহণ।
Q5:বহু পরিমাণে অর্ডারের জন্য নেতৃত্বের সময়টি কী?
------সাধারণত, এটি প্রায় 20-35 দিন লাগে, অর্ডার পরিমাণ উপর নির্ভর করে।
