| ব্র্যান্ড নাম: | KAZ Circuit |
| মডেল নম্বর: | PCB-S-0009 |
| MOQ: | 1 পিসি |
| মূল্য: | USD/pc |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| সরবরাহের ক্ষমতা: | 20,000 বর্গ মিটার / মাস |

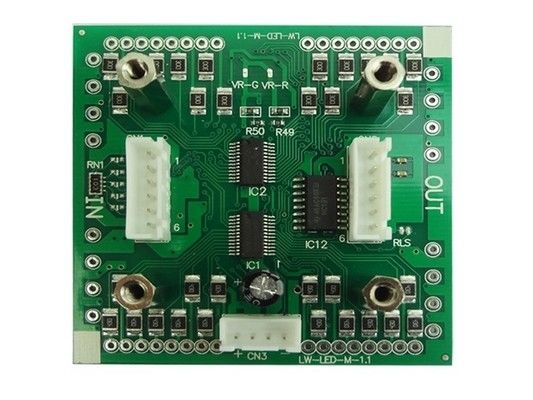

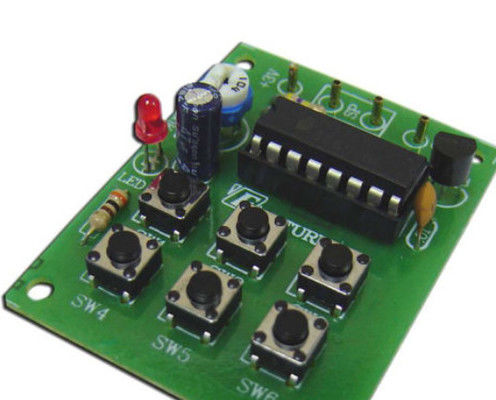

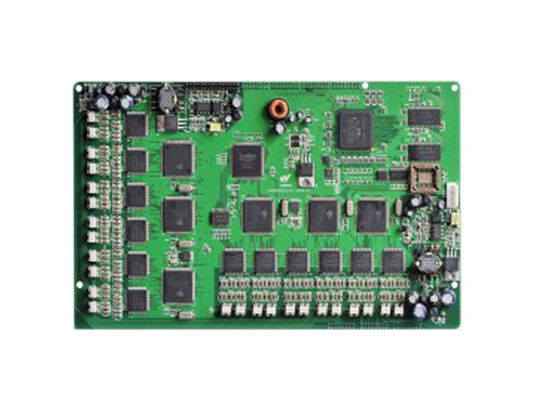

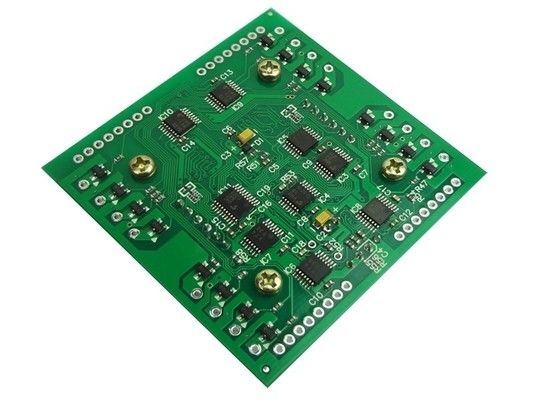

ডিআইপি ইলেকট্রনিক্স অটোমোটিভ পিসিবি সমাবেশ FR4 লিড মুক্ত HASL 3 মিল OEM SMT পিসিবি সমাবেশ শেনচেন
বিস্তারিত বিবরণীঃ
পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ
|
|
|
KAZ সার্কিট আপনার জন্য কি করতে পারে:
পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ
প্রস্তুতকারকের ক্ষমতাঃ
| সক্ষমতা | ডাবল সাইডেডঃ ১২০০০ বর্গমিটার / মাস মাল্টিলেয়ারঃ 8000sq.m. / মাস |
| ন্যূনতম লাইন প্রস্থ / ফাঁক | ৪/৪ মিলিমিটার (১ মিলিমিটার=০.০২৫৪ মিলিমিটার) |
| বোর্ডের বেধ | 0.3~4.0 মিমি |
| স্তর | ১-২০টি স্তর |
| উপাদান | FR-4, অ্যালুমিনিয়াম, পিআই |
| তামার বেধ | 0.5~4oz |
| উপাদান Tg | Tg140~Tg170 |
| সর্বাধিক পিসিবি আকার | ৬০০*১২০০ মিমি |
| মিনি হোল আকার | 0.2 মিমি (+/- 0.025) |
| সারফেস ট্রিটমেন্ট | HASL, ENIG, OSP |
ইলেকট্রনিক সার্কিট বোর্ডের সমাবেশ কার্যকরী ইলেকট্রনিক ডিভাইস তৈরির জন্য প্রিন্টেড সার্কিট বোর্ড (পিসিবি) এর ইলেকট্রনিক উপাদানগুলি একত্রিত এবং আন্তঃসংযুক্ত করার উত্পাদন প্রক্রিয়া।
এর মূল ধাপগুলো হল-ইলেকট্রনিক সার্কিট বোর্ড সমাবেশপ্রক্রিয়া হলঃ
পিসিবি উৎপাদন:
পিসিবিগুলি কাঁচের ফাইবার বা অন্যান্য ডাইলেক্ট্রিক উপকরণের মতো অ-পরিবাহী স্তরগুলিতে তামার ট্রেসগুলি স্তরিত করে এবং খোদাই করে তৈরি করা হয়।
তামার ট্রেস, উপাদান স্থাপন এবং অন্যান্য বৈশিষ্ট্য সহ পিসিবি ডিজাইনগুলি প্রায়শই কম্পিউটার-সহায়িত নকশা (সিএডি) সফ্টওয়্যার ব্যবহার করে তৈরি করা হয়।
উপাদান ক্রয়ঃ
প্রয়োজনীয় ইলেকট্রনিক উপাদান যেমন রেসিস্টর, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট (আইসি) এবং সংযোগকারী সরবরাহকারীদের কাছ থেকে পাওয়া যায়।
তাদের বৈদ্যুতিক বৈশিষ্ট্য, শারীরিক আকার এবং PCB ডিজাইনের সাথে সামঞ্জস্যের ভিত্তিতে সাবধানে উপাদানগুলি নির্বাচন করুন।
উপাদান স্থাপনঃ
ইলেকট্রনিক উপাদানগুলি ম্যানুয়াল বা অটোমেটেড কৌশল যেমন পিক অ্যান্ড প্লেস মেশিন ব্যবহার করে পিসিবিতে স্থাপন করা হয়।
বোর্ডে সঠিক দিকনির্দেশনা এবং সারিবদ্ধতা নিশ্চিত করার জন্য উপাদান স্থাপন পিসিবি নকশা দ্বারা পরিচালিত হয়।
সোল্ডারিং:
উপাদানগুলি পিসিবি-তে সংযুক্ত করা হয় এবং একটি সোল্ডারিং প্রক্রিয়া দ্বারা বৈদ্যুতিকভাবে সংযুক্ত করা হয়।
এটি বিভিন্ন পদ্ধতি ব্যবহার করে করা যেতে পারে, যেমন ওয়েভ সোল্ডারিং, রিফ্লো সোল্ডারিং, বা নির্বাচনী সোল্ডারিং।
সোল্ডারটি উপাদানগুলির কন্ডাক্ট এবং পিসিবি এর তামার প্যাডগুলির মধ্যে একটি বৈদ্যুতিকভাবে পরিবাহী এবং যান্ত্রিক সংযোগ গঠন করে।
পরিদর্শন ও পরীক্ষাঃ
সমন্বিত পিসিবি চক্রের গুণমান এবং কার্যকারিতা নিশ্চিত করার জন্য চাক্ষুষ পরিদর্শন এবং বিভিন্ন পরীক্ষার পদ্ধতির মধ্য দিয়ে যায়।
এই পরীক্ষাগুলিতে বৈদ্যুতিক পরীক্ষা, কার্যকরী পরীক্ষা, পরিবেশগত পরীক্ষা এবং নির্ভরযোগ্যতা পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।
পরিদর্শন ও পরীক্ষার সময় যে কোন ত্রুটি বা সমস্যা আবিষ্কৃত হবে তা চূড়ান্ত সমাবেশের আগে সমাধান করা হবে।
পরিষ্কার এবং কনফর্মাল লেপঃ
সোলাইডিং প্রক্রিয়া শেষে, পিসিবি পরিষ্কার করা যেতে পারে যাতে অবশিষ্ট ফ্লাক্স বা দূষণকারীগুলি সরানো যায়।
প্রয়োগের উপর নির্ভর করে, পরিবেশগত সুরক্ষা প্রদান এবং নির্ভরযোগ্যতা উন্নত করার জন্য একটি কনফর্মাল লেপ PCB তে প্রয়োগ করা যেতে পারে।
চূড়ান্ত সমাবেশ এবং প্যাকেজিংঃ
পরীক্ষিত এবং পরিদর্শন করা পিসিবিগুলি বৃহত্তর সিস্টেম বা বাক্সগুলিতে একীভূত করা যেতে পারে, যেমন চ্যাসি, হাউজিং বা অন্যান্য যান্ত্রিক উপাদান।
সমন্বিত পণ্যগুলি পরে প্যাকেজ করা হয় এবং চালান বা আরও বিতরণের জন্য প্রস্তুত করা হয়।
ইলেকট্রনিক সার্কিট বোর্ডের সমাবেশএটি ইলেকট্রনিক ডিভাইস তৈরির একটি গুরুত্বপূর্ণ প্রক্রিয়া, যা চূড়ান্ত পণ্যের নির্ভরযোগ্য এবং দক্ষ অপারেশন নিশ্চিত করে। এটি প্রযুক্তিগত দক্ষতা একত্রিত করে,উচ্চমানের ইলেকট্রনিক সিস্টেম প্রদানের জন্য সুনির্দিষ্ট উত্পাদন এবং মান নিয়ন্ত্রণ ব্যবস্থা.
