| ব্র্যান্ড নাম: | KAZ Circuit |
| মডেল নম্বর: | PCB-B-0010 |
| MOQ: | 1 পিসি |
| মূল্য: | USD/pc |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| সরবরাহের ক্ষমতা: | 20,000 বর্গ মিটার / মাস |

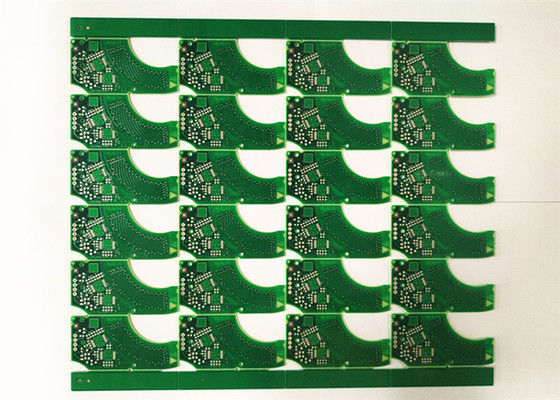

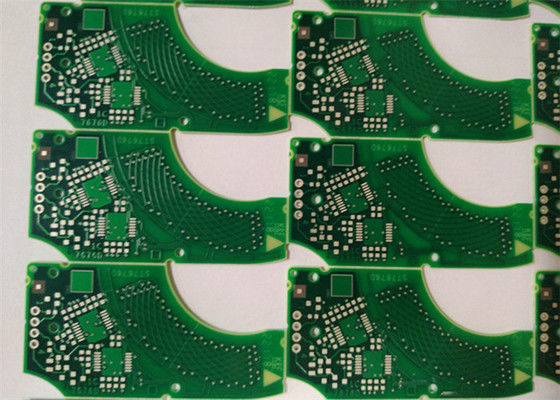

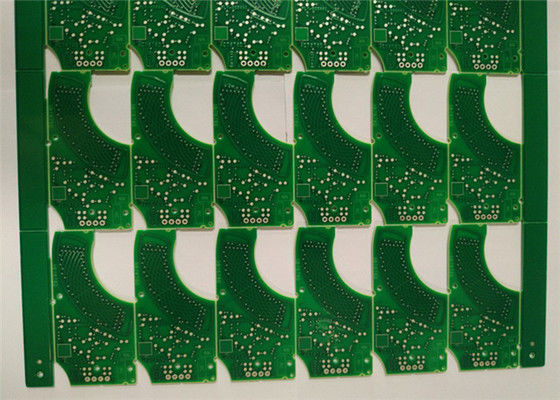

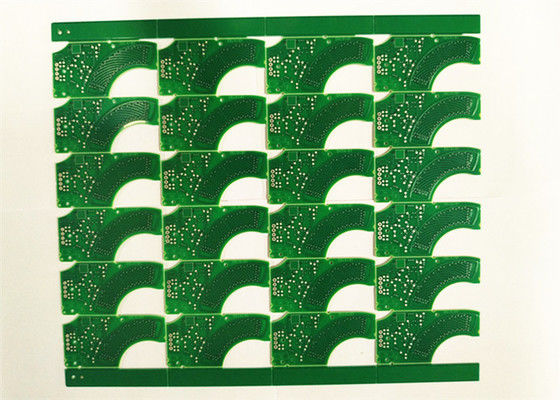

138.5*160mm / 25UP 94v 0 সার্কিট বোর্ড ENIG Surface FR4 HDI প্রিন্ট সার্কিট বোর্ড অটোমোবাইল PCB
কিভাবে অর্ডার করবেন:
কেএজেড সম্পর্কে আরও তথ্যঃ
উত্পাদন ক্ষমতা - শক্ত পিসিবি
| পয়েন্ট | উৎপাদন ক্ষমতা |
| পণ্যের ধরন | একতরফা, দ্বি-তরফা ও বহুস্তর |
| সর্বাধিক বোর্ডের আকার | একক এবং ডাবল সাইডঃ 600 * 1500 মিমি |
| মাল্টিলেয়ারঃ 600*1,200 মিমি | |
| পৃষ্ঠতল সমাপ্তি | এইচএএসএল, ইএনআইজি, ওএসপি, ইমারশন সিলভার, গোল্ডেন ফিঙ্গার ইত্যাদি। |
| স্তর | ১ থেকে ২০ |
| বড বেধ | 0.4~4.0 মিমি |
| বেস কপার | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz |
| বোর্ডের উপাদান | FR-4, অ্যালুমিনিয়াম বেস, পলিমাইড, তামা বেস, সিরামিক বেস |
| মিন ড্রিলিং হোলের আকার | 0.১ মিমি |
| ন্যূনতম লাইন প্রস্থ এবং স্থান | 0.০৭৫ মিমি |
| স্বর্ণের ছাঁচ | নিকেল প্লাটিং বেধ 2.5 ~ 5mm, সোনার বেধ 0.05 ~ 0.1mm |
| টিন স্প্রে করা | টিনের বেধ ২.৫-৫ মিমি |
| মিলিং স্পেস | তারের ও প্রান্তঃ ০.১৫ মিমি, গর্ত ও প্রান্তঃ ০.২ মিমি, কনট্যুর সহনশীলতাঃ +/- ০.১ মিমি |
| সকেট চ্যামফার | কোণঃ 30°/45°/60° গভীরতাঃ 1~3mm |
| ভি-কাট | কোণঃ 30°/45°/60° গভীরতাঃ বোর্ডের বেধের 1/3, মিনি আয়েসঃ 80*80 মিমি |
| অন-অফ টেস্ট | সর্বোচ্চ পরীক্ষার এলাকাঃ 400*1,200mm |
| সর্বোচ্চ টেস্টিং পয়েন্টঃ ১২,০০০ পয়েন্ট | |
| সর্বোচ্চ পরীক্ষার ভোল্টেজঃ 300V | |
| সর্বাধিক বিচ্ছিন্নতা প্রতিরোধঃ 100mΩ | |
| প্রতিবন্ধকতা নিয়ন্ত্রণ সহনশীলতা | ± 10% |
| সোল্ডারিং সহনশীলতা | 85°C~105°C / 280°C~360°C |
KAZ সার্কিট আপনার জন্য কি করতে পারে:
পিসিবি উৎপাদন (প্রোটোটাইপ, ছোট থেকে মাঝারি, ভর উৎপাদন)
উপাদান সরবরাহ
পিসিবি সমাবেশ/এসএমটি/ডিআইপি
পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ
পিবিসির বিস্তারিত বিবরণ সহ গারবার ফাইল
বিওএম তালিকা (এক্সেল ফর্মার্টের সাথে আরও ভাল)
PCBA এর ছবি (যদি আপনি আগে এই PCBA করেছেন)
অটোমোটিভ পিসিবিআধুনিক যানবাহনগুলির জন্য এই উপাদানগুলি অপরিহার্য এবং ইলেকট্রনিক্স এবং নিয়ন্ত্রণ ব্যবস্থার ক্ষেত্রে এটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই পিসিবিগুলি অটোমোবাইল শিল্পের কঠোর পরিবেশ এবং কঠোর প্রয়োজনীয়তা সহ্য করতে ডিজাইন করা হয়েছে.
মূল বৈশিষ্ট্য এবং বিবেচনাঅটোমোটিভ পিসিবিএর মধ্যে রয়েছেঃ
নির্ভরযোগ্যতা এবং স্থায়িত্বঃ
অটোমোটিভ পিসিবিবাহনগুলিকে চরম তাপমাত্রা, কম্পন এবং অন্যান্য পরিবেশগত চাপের মধ্যে নির্ভরযোগ্যভাবে কাজ করতে সক্ষম হতে হবে।
উচ্চমানের তামা, প্রিমিয়াম ল্যামিনেট এবং বিশেষায়িত লেপগুলির মতো শক্তিশালী উপকরণগুলি দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করতে ব্যবহৃত হয়।
নিরাপত্তা এবং সম্মতিঃ
অটোমোটিভ পিসিবিতারা কঠোর নিরাপত্তা মানদণ্ড এবং নিয়ন্ত্রক প্রয়োজনীয়তা সাপেক্ষে,যেমন আইএসও (ইন্টারন্যাশনাল অর্গানাইজেশন ফর স্ট্যান্ডার্ডাইজেশন) এবং আইএটিএফ (ইন্টারন্যাশনাল অটোমোটিভ টাস্ক ফোর্স) এর মতো সংস্থাগুলির দ্বারা নির্ধারিত.
যানবাহন সিস্টেমের নিরাপত্তা ও নির্ভরযোগ্যতা নিশ্চিত করার জন্য ডিজাইনগুলিকে এই মানগুলি মেনে চলতে হবে।
ক্ষুদ্রীকরণ এবং জটিলতা:
অটোমোটিভ ইলেকট্রনিক্স ক্রমবর্ধমান জটিল হয়ে উঠছে, উচ্চতর উপাদান ঘনত্ব এবং ছোট ফর্ম ফ্যাক্টর সহ আরও উন্নত পিসিবি ডিজাইনের প্রয়োজন।
মাল্টিলেয়ার পিসিবি, সূক্ষ্ম-পিচ উপাদান এবং উন্নত আন্তঃসংযোগ প্রযুক্তিগুলি প্রায়শই স্থান এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণের জন্য ব্যবহৃত হয়।
তাপীয় ব্যবস্থাপনাঃ
অটোমোটিভ পিসিবিপ্রায়শই উচ্চ তাপমাত্রার পরিবেশে কাজ করে, কার্যকর তাপীয় ব্যবস্থাপনা সমাধান যেমন তাপ সিঙ্ক, তাপীয় ভায়াস এবং বিশেষায়িত শীতল প্রযুক্তির প্রয়োজন।
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা (ইএমসি):
অটোমোটিভ পিসিবিইলেকট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) কমিয়ে আনতে এবং অন্যান্য যানবাহন সিস্টেমের সাথে পর্যাপ্ত ইলেকট্রোম্যাগনেটিক সামঞ্জস্যতা (ইএমসি) নিশ্চিত করতে ডিজাইন করা উচিত।
সিগন্যাল লাইনগুলির সুরক্ষা, গ্রাউন্ডিং এবং সাবধানে রুটিং অত্যন্ত গুরুত্বপূর্ণ বিষয়।
অটোমোবাইল গ্রেডের উপাদানঃ
অটোমোটিভ পিসিবিবিশেষায়িত ইলেকট্রনিক উপাদান ব্যবহার করুন যা গাড়ির কঠোর অপারেটিং অবস্থার জন্য উপযুক্ত, যেমন উচ্চতর তাপমাত্রা পরিসীমা, শক প্রতিরোধের এবং দীর্ঘতর সেবা জীবন।
প্রধান অটোমোটিভ পিসিবি অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ইঞ্জিন কন্ট্রোল ইউনিট (ইসিইউ), ট্রান্সমিশন কন্ট্রোল মডিউল, ইনফোটেইনমেন্ট সিস্টেম, সেন্সর ইন্টারফেস এবং উন্নত ড্রাইভার সহায়তা সিস্টেম (এডিএএস) ।
অটোমোটিভ পিসিবি শিল্প ক্রমবর্ধমান নির্ভরযোগ্যতা, কর্মক্ষমতা,এবং আধুনিক যানবাহনের নিরাপত্তা প্রয়োজনীয়তা.
