পণ্যের বিবরণ

বাড়ি পণ্য

মাল্টিলেয়ার FR4 প্রোটোটাইপ PCB বোর্ড, 4 স্তর 1OZ ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড

ব্র্যান্ড নাম:	KAZ Circuit
মডেল নম্বর:	পিসিবি-এস-০৩১
MOQ:	1 পিসি
মূল্য:	USD/pc
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
সরবরাহের ক্ষমতা:	20,000 বর্গ মিটার / মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO9001, TS16949, UL, RoHS

ক্যাটাগরি:

কম্পিউটার পিসিবি

উপাদান:

এফআর-4

স্তর:

4 স্তর

বোর্ড বেধ:

1.6 মিমি

তামা:

1 অজ

উপরিভাগ:

ENIG 1U"

প্যাকেজিং বিবরণ:

ভ্যাকুয়াম প্যাকেজ

যোগানের ক্ষমতা:

20,000 বর্গ মিটার / মাস

বিশেষভাবে তুলে ধরা:

FR4 প্রোটোটাইপ PCB বোর্ড

1OZ ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড

মাল্টিলেয়ার প্রোটোটাইপ পিসিবি বোর্ড

পণ্যের বর্ণনা

1পিসিবি সমাবেশ পরিষেবা বর্ণনা

প্রিন্ট ইলেকট্রনিক সার্কিটএটা 4 স্তর এটি নিরাপত্তা সরঞ্জাম অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়. আমরা PCB প্রোটোটাইপ গ্রহণ করতে পারেন,samll ভলিউম, মাঝারি এবং বড় ভলিউম. নতুন অর্ডার জন্য কোন MOQ অনুরোধ. আমাদের PCBs সব UL, TS 16949, ROHS পূরণ,আইএসও ইত্যাদি. সার্টিফিকেশন.

2. পিসিবি সমাবেশ পরিষেবার বিবরণী

1	স্তর	১-৩০ স্তর
2	উপাদান	FR-4, CEM-1, CEM-3, উচ্চ TG, FR4 হ্যালোজেন মুক্ত, FR-1, FR-2, অ্যালুমিনিয়াম
3	বোর্ডের বেধ	0.২-৭ মিমি
4	সর্বাধিক.সমাপ্ত বোর্ডের পাশ	৫০০ মিমি*৫০০ মিমি
5	গর্তের আকার	0.২৫ মিমি
6	ন্যূনতম লাইন প্রস্থ	0.০৭৫ মিমি ((৩ মিলিমিটার)
7	ন্যূনতম লাইন স্পেসিং	0.০৭৫ মিমি ((৩ মিলিমিটার)
8	পৃষ্ঠের সমাপ্তি / চিকিত্সা	HALS/HALS সীসা মুক্ত, রাসায়নিক টিন, রাসায়নিক স্বর্ণ, নিমজ্জন স্বর্ণ নিমজ্জন সিলভার/স্বর্ণ, Osp, গোল্ড Plating
9	তামার বেধ	0.5-4.0 ওনস
10	সোল্ডার মাস্কের রঙ	সবুজ/কালো/সাদা/লাল/নীল/হলুদ
11	অভ্যন্তরীণ প্যাকিং	ভ্যাকুয়াম প্যাকিং, প্লাস্টিকের ব্যাগ
12	বাইরের প্যাকেজিং	স্ট্যান্ডার্ড কার্টন প্যাকিং
13	গর্ত সহনশীলতা	পিটিএইচঃ ±০।076, এনটিপিএইচঃ±০।05
14	সার্টিফিকেট	UL, ISO9001, ISO14001, ROHS, CQC
15	প্রোফাইলিং পাঞ্চিং	রাউটিং, ভি-কাট, বেভেলিং
16	সম্মেলন পরিষেবা	সব ধরনের মুদ্রিত সার্কিট বোর্ড সমাবেশের জন্য OEM পরিষেবা প্রদান

3. পিসিবি সমাবেশ ((এসএমটি) পণ্য ক্ষমতা

এসএমটি ক্ষমতা
এসএমটি আইটেম	সক্ষমতা
PCB এর সর্বোচ্চ আকার	৫১০ মিমি*১২০০ মিমি (এসএমটি)
চিপ উপাদান	0201, 0402, 0603, 0805, 1206 প্যাকেজ
আইসির মিনি পিন স্পেস	0.১ মিমি
BGA এর সর্বনিম্ন স্থান	0.১ মিমি
আইসি মেশিনের সর্বোচ্চ নির্ভুলতা	±0.01 মিমি
সমাবেশ ক্ষমতা	≥ ৮ মিলিয়ন পাইট/দিন
ডিআইপি ক্ষমতা	৬ ডিআইপি উৎপাদন লাইন
সমাবেশ পরীক্ষা	ব্রিজ টেস্ট,এওআই টেস্ট,এক্স-রে টেস্ট,আইসিটি ((সার্কিট টেস্ট),এফসিটি ((ফাংশনাল সার্কিট টেস্ট)
FCT ((ফাংশনাল সার্কিট টেস্ট)	বর্তমান পরীক্ষা, ভোল্টেজ পরীক্ষা, উচ্চ তাপমাত্রা এবং নিম্ন তাপমাত্রা পরীক্ষা, ড্রপ ইমপ্যাক্ট পরীক্ষা, বয়স্ক পরীক্ষা, জল-প্রমাণ পরীক্ষা, ফুটো-প্রমাণ পরীক্ষা ইত্যাদি আপনার প্রয়োজনীয়তা অনুযায়ী বিভিন্ন পরীক্ষা করা যেতে পারে।

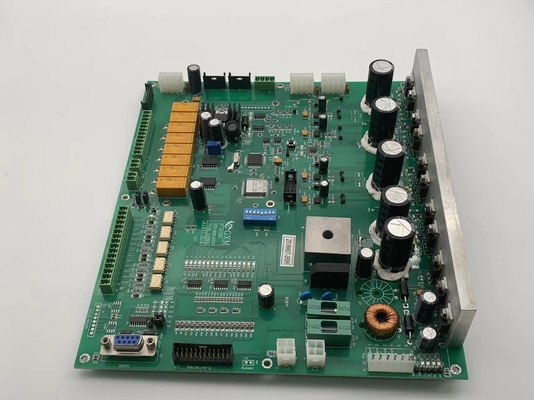

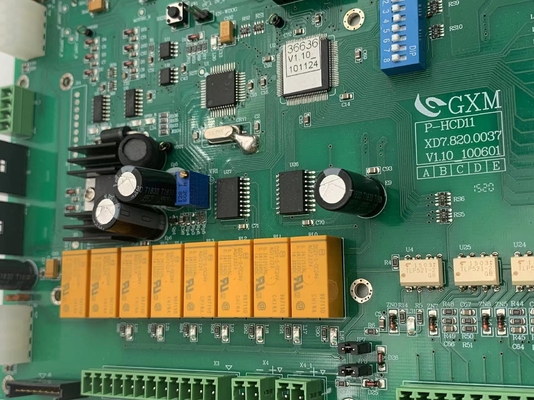

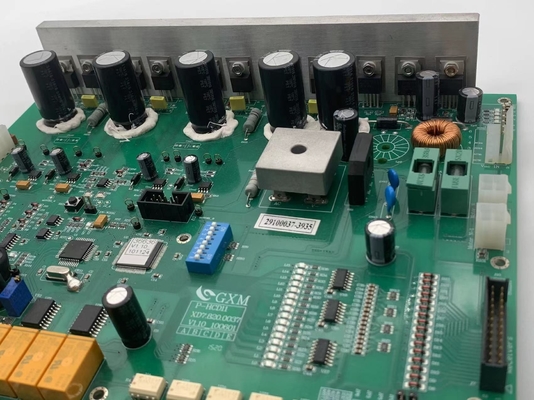

4ছবি

মাল্টিলেয়ার FR4 প্রোটোটাইপ PCB বোর্ড, 4 স্তর 1OZ ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড 0

5পণ্য প্রয়োগঃ

1টেলিযোগাযোগ
2, কনজিউমার ইলেকট্রনিক্স
3সিকিউরিটি মনিটর
4, যানবাহন ইলেকট্রনিক্স
5স্মার্ট হোম
6, শিল্প নিয়ন্ত্রণ
7সামরিক ও প্রতিরক্ষা

8অটোমোটিভ

9স্মার্ট হোম

10, শিল্প স্বয়ংক্রিয়করণ

11, মেডিকেল ডিভাইস

12নতুন শক্তি

এবং তাই।

6উপকারিতা পিসিবি সমাবেশ সেবা
• আইপিসি-এ-১৬০ স্ট্যান্ডার্ড অনুসরণ করে কঠোর পণ্য দায়বদ্ধতা
• উৎপাদন আগে প্রকৌশল প্রাক চিকিত্সা
• উৎপাদন প্রক্রিয়া নিয়ন্ত্রণ (5 এম)
• ১০০% ই-টেস্ট, ১০০% ভিজ্যুয়াল ইন্সপেকশন, যার মধ্যে রয়েছে আইকিউসি, আইপিকিউসি, এফকিউসি, ওকিউসি
• এক্স-রে, থ্রিডি মাইক্রোস্কোপ এবং আইসিটি সহ ১০০% এওআই পরিদর্শন
• উচ্চ-ভোল্টেজ পরীক্ষা, প্রতিবন্ধকতা নিয়ন্ত্রণ পরীক্ষা
• মাইক্রো সেকশন, সোল্ডিং ক্ষমতা, তাপীয় চাপ পরীক্ষা, শক পরীক্ষা

7প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আপনি কি কারখানা বা ট্রেডিং কোম্পানি?

----- আমরা একটি কারখানা, আমাদের কোম্পানি প্রধানত পিসিবি সমাবেশ সেবা বিক্রি করে.....

প্রশ্ন 2: আপনি নমুনা অর্ডার গ্রহণ করেন?

------হ্যাঁ, আমরা নমুনা অর্ডার গ্রহণ করতে পারি।

প্রশ্ন 3: আপনার গ্যারান্টি নীতি কি?

----- আমরা 2 বছরের ওয়ারেন্টি অফার করি. ব্যক্তিগত ঋতু দ্বারা না ত্রুটিযুক্ত পণ্য জন্য, আমরা এটি জন্য প্রতিস্থাপন করবে.

প্রশ্ন ৪ঃ আপনার পেমেন্টের শর্তাবলী কি?

------ আমরা T/T, পেপালকে আগাম গ্রহণ করি।

Q5:বহু পরিমাণে অর্ডারের জন্য নেতৃত্বের সময়টি কী?

------সাধারণত, এটি প্রায় 20-35 দিন লাগে, অর্ডার পরিমাণ উপর নির্ভর করে।
