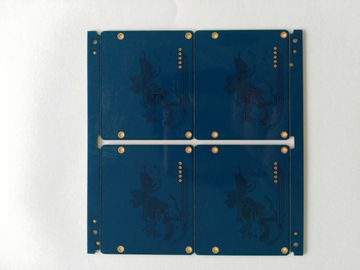

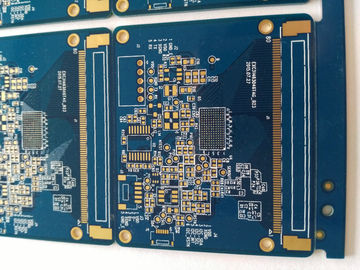

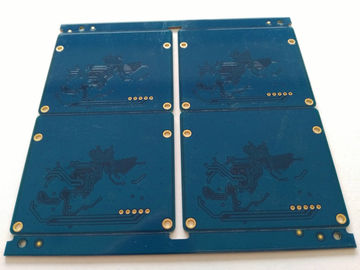

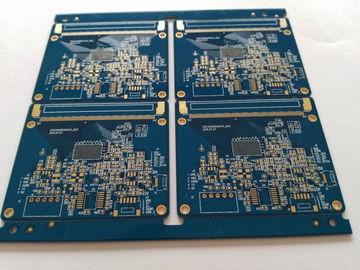

মাল্টিলেয়ার পিসিবি বোর্ড পিসিবি প্রিন্টেড সার্কিট বোর্ড

মাল্টিলেয়ার পিসিবি বোর্ড পিসিবি প্রিন্টেড সার্কিট বোর্ড

ব্র্যান্ড নাম: KAZ
মডেল নম্বর: KAZA-005
MOQ: 1 ইউনিট
মূল্য: 0.1-20 USD / Unit
অর্থ প্রদানের শর্তাবলী: টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল / সি, ডি / এ
সরবরাহের ক্ষমতা: 2000 m2 / মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
UL&ROHS
স্তর গণনা:
2 ` 30 স্তর
সর্বোচ্চ বোর্ডের আকার:
600 মিমি x 1200 মিমি
PCB জন্য বেস উপাদান:
FR4, CEM-1, TACONIC, অ্যালুমিনিয়াম, উচ্চ Tg উপাদান, উচ্চ ফ্রিকোয়েন্সি ROGERS, TEFLON, ARLON, হ্যাল
ফিনিশ বাওর্ডস থিকনেস এর রেং:
0.21-7.0 মিমি
ন্যূনতম লাইন প্রস্থ:
3মিল (0.075 মিমি)
ন্যূনতম লাইন স্পেস:
3মিল (0.075 মিমি)
ন্যূনতম গর্ত ব্যাস:
0.10 মিমি
ফিনিশিং ট্রিটমেন্ট:
HASL (টিন-লিড ফ্রি), ENIG (ইমারসন গোল্ড), ইমারসন সিলভার, গোল্ড প্লেটিং (ফ্ল্যাশ গোল্ড), ওএসপি, ইত্যা
তামার পুরুত্ব:
0.5-14oz (18-490um)
ই-টেস্টিং:
100% E-Testing (High Voltage Testing); 100% ই-টেস্টিং (হাই ভোল্টেজ টেস্টিং); Flying
প্যাকেজিং বিবরণ:
শূন্যস্থান প্যাকেজ
যোগানের ক্ষমতা:
2000 m2 / মাস
বিশেষভাবে তুলে ধরা:

কাস্টম মুদ্রিত সার্কিট বোর্ড

,

অনমনীয় flex pcb

পণ্যের বর্ণনা

মাল্টিলেয়ার পিসিবি বোর্ড পিসিবি প্রিন্টেড সার্কিট বোর্ড







1.সার্কিট বোর্ডবৈশিষ্ট্য







1. ওয়ান স্টপ OEM সার্ভিস, চীনের শেনঝেন তৈরি

2. গ্রাহকের কাছ থেকে গারবার ফাইল এবং BOM তালিকা দ্বারা নির্মিত

3. FR4 উপাদান, 94V0 মান পূরণ

4. এসএমটি, ডিআইপি প্রযুক্তি সমর্থন

5. সীসা মুক্ত এইচএএসএল, পরিবেশ সুরক্ষা

6. ইউএল, সিই, ROHS সম্মত

7. DHL,UPS,TNT,EMS বা গ্রাহকের প্রয়োজনীয়তা দ্বারা শিপিং







2.সার্কিট বোর্ড প্রযুক্তিগত সক্ষমতা







এসএমটি অবস্থান সঠিকতাঃ ২০ এমএম
উপাদান আকারঃ0.৪×০.২ মিমি ((০১০০৫) ₹১৩০×৭৯ মিমি,ফ্লিপ-চিপ,কিউএফপি,বিজিএ,পপ
সর্বোচ্চ উপাদান উচ্চতাঃ:25mm
সর্বাধিক পিসিবি আকারঃ ৬৮০×৫০০mm
সর্বনিম্ন পিসিবি আকারঃ সীমাবদ্ধ নয়
পিসিবি বেধঃ0.৩ থেকে ৬ মিমি
পিসিবি ওজনঃ ৩ কেজি
ওয়েভ-সোল্ডার সর্বাধিক PCB প্রস্থঃ 450mm
পিসিবির সর্বনিম্ন প্রস্থঃ সীমাবদ্ধ নয়
উপাদান উচ্চতাঃউপরে 120 মিমি/বট 15 মিমি
ঘাম-সোল্ডার ধাতুর ধরন: অংশ, পুরো, ইনলে, সাইডস্টেপ
ধাতু উপাদান: তামা, অ্যালুমিনিয়াম
সারফেস ফিনিসঃপ্লেটিং Au,প্লেটিং স্লিভার,প্লেটিং Sn
বায়ু বুধির হারঃ ২০% এর নিচে
প্রেস ফিট প্রেস রেঞ্জঃ0-50KN
সর্বাধিক পিসিবি আকারঃ 800X600 মিমি
পরীক্ষা আইসিটি,সোন্ড ফ্লাইং,বার্ন-ইন,ফাংশন টেস্ট,তাপমাত্রা সাইক্লিং





একটি মাল্টিলেয়ার পিসিবি (প্রিন্টেড সার্কিট বোর্ড) হল এক ধরনের সার্কিট বোর্ড যা বিচ্ছিন্ন স্তর দ্বারা পৃথক পরিচালক উপাদানের একাধিক স্তর নিয়ে গঠিত।এটি বিভিন্ন ইলেকট্রনিক ডিভাইসের ইলেকট্রনিক উপাদানগুলির মধ্যে জটিল আন্তঃসংযোগ সরবরাহ করতে ব্যবহৃত হয়.

মাল্টিলেয়ার পিসিবি সাধারণত এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে উচ্চ স্তরের সার্কিট জটিলতা বা ঘনত্বের প্রয়োজন হয়। একাধিক স্তর ব্যবহার করে,এই বোর্ডগুলি একক বা দ্বি-পার্শ্বযুক্ত পিসিবিগুলির তুলনায় আরও বেশি সংখ্যক উপাদান এবং সংযোগ স্থাপন করতে পারেএটি তাদের স্মার্টফোন, কম্পিউটার, নেটওয়ার্কিং সরঞ্জাম এবং অটোমোবাইল ইলেকট্রনিক্সের মতো উন্নত ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত করে তোলে।

একটি মাল্টিলেয়ার পিসিবি নির্মাণে তামার ট্রেস এবং নিরোধক উপাদানগুলির একাধিক স্তরকে একসাথে স্যান্ডউইচিং জড়িত। অভ্যন্তরীণ স্তরগুলি একটি কোর উপাদান,সাধারণত গ্লাস ফাইবার-প্রতিরোধক ইপোক্সি রজন (FR-4) থেকে তৈরি, যা ইপোক্সি রজন দ্বারা impregnated pre-preg উপাদান। তামা ফয়েল তারপর কোর উপাদান উভয় পক্ষের স্তরিত হয়, অভ্যন্তরীণ পরিবাহী স্তর গঠন।

ইচ্ছাকৃত আন্তঃসংযোগ তৈরি করতে, অভ্যন্তরীণ স্তরগুলি অপ্রয়োজনীয় তামা অপসারণ এবং সার্কিট ট্রেস তৈরি করতে খোদাই করা হয়।এই ট্রেসগুলি উপাদানগুলির মধ্যে বৈদ্যুতিক পথ গঠন করে এবং সাধারণত প্ল্যাট-থ্রো গর্ত (পিটিএইচ) এর মাধ্যমে সংযুক্ত হয় যা বোর্ডের পুরো বেধটি প্রবেশ করে.

মাল্টিলেয়ার পিসিবি এর বাইরের স্তরগুলি সাধারণত অভ্যন্তরীণ স্তরের উপরের এবং নীচের পৃষ্ঠগুলিতে স্তরিত তামা ফয়েল দিয়ে তৈরি হয়।বাইরের স্তরগুলিও সার্কিট ট্রেস তৈরি করতে খোদাই করা হয় এবং তামা রক্ষা এবং নিরোধক প্রদানের জন্য একটি সোল্ডার মাস্ক দিয়ে আবৃত করা যেতে পারেচূড়ান্ত ধাপে উপাদান লেবেলিং এবং সনাক্তকরণের জন্য একটি সিল্কস্ক্রিন স্তর প্রয়োগ করা হয়।

একটি মাল্টিলেয়ার পিসিবিতে স্তর সংখ্যা সার্কিটের জটিলতা এবং ডিভাইসের মধ্যে উপলব্ধ স্থান উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণভাবে ব্যবহৃত মাল্টিলেয়ার পিসিবি কনফিগারেশনগুলির মধ্যে 4-স্তর,৬ স্তর, ৮ স্তর, এবং এমনকি উচ্চতর স্তর সংখ্যা।

বহুস্তরীয় পিসিবি ডিজাইন এবং উত্পাদন করার জন্য বিশেষ সফ্টওয়্যার সরঞ্জাম এবং উত্পাদন প্রক্রিয়া প্রয়োজন। পিসিবি ডিজাইন সফ্টওয়্যার ইঞ্জিনিয়ারদের সার্কিট বিন্যাস, আন্তঃসংযোগ,এবং উপাদান স্থাপনউত্পাদন প্রক্রিয়াতে স্তর স্ট্যাকিং, ড্রিলিং, প্লাটিং, ইটচিং, সোল্ডার মাস্ক প্রয়োগ এবং চূড়ান্ত পরিদর্শন সহ একাধিক পদক্ষেপ জড়িত।

সামগ্রিকভাবে, মাল্টিলেয়ার পিসিবিগুলি একক বা দ্বি-পার্শ্বযুক্ত পিসিবিগুলির তুলনায় ডিজাইনের নমনীয়তা, হ্রাস আকার, উন্নত বৈদ্যুতিক পারফরম্যান্স এবং উন্নত সংকেত অখণ্ডতা সরবরাহ করে।জটিল কার্যকারিতা সহ উন্নত ইলেকট্রনিক ডিভাইসগুলির উন্নয়নে এগুলি গুরুত্বপূর্ণ ভূমিকা পালন করে.

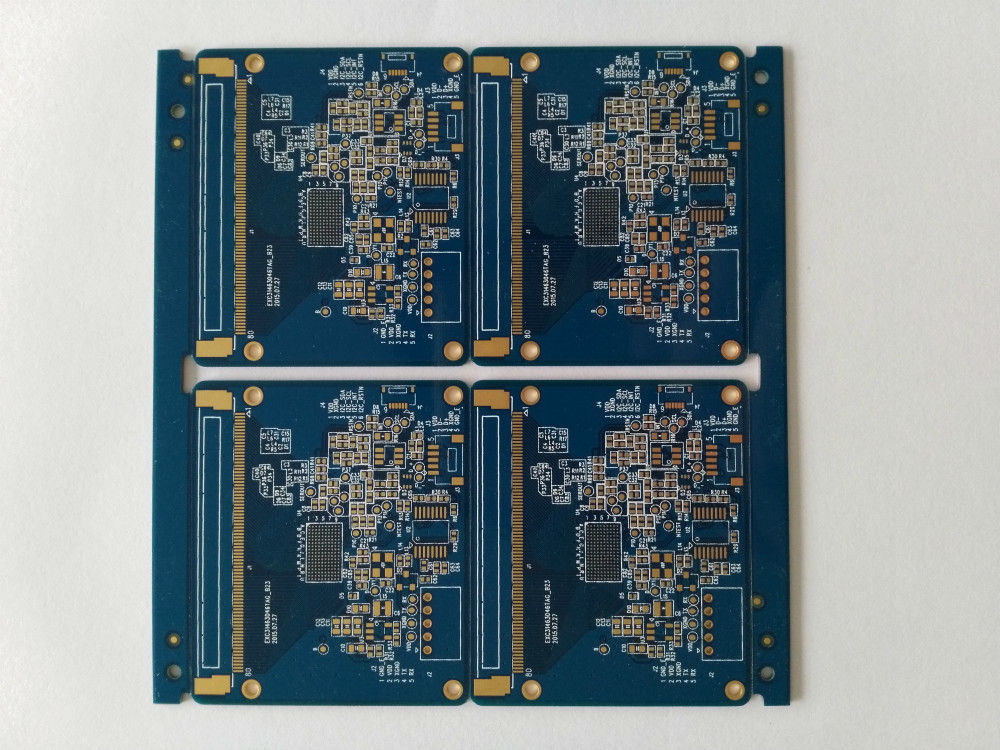

2.সার্কিট বোর্ডছবি









মাল্টিলেয়ার পিসিবি বোর্ড পিসিবি প্রিন্টেড সার্কিট বোর্ড 0

মাল্টিলেয়ার পিসিবি বোর্ড পিসিবি প্রিন্টেড সার্কিট বোর্ড 1
