অ্যালুমিনিয়াম নেতৃত্বাধীন ভারী তামা 22- 28 স্তর কাস্টম মুদ্রিত সার্কিট বোর্ড ভারী তামা পিসিবি

অ্যালুমিনিয়াম নেতৃত্বাধীন ভারী তামা 22- 28 স্তর কাস্টম মুদ্রিত সার্কিট বোর্ড ভারী তামা পিসিবি

1. বৈশিষ্ট্য

1. ওয়ান স্টপ OEM সার্ভিস, চীনের শেনঝেন তৈরি

2. গ্রাহকের কাছ থেকে গারবার ফাইল এবং BOM তালিকা দ্বারা নির্মিত

3. FR4 উপাদান, 94V0 মান পূরণ

4. এসএমটি, ডিআইপি প্রযুক্তি সমর্থন

5. সীসা মুক্ত এইচএএসএল, পরিবেশ সুরক্ষা

6. ইউএল, সিই, ROHS সম্মত

7. DHL,UPS,TNT,EMS বা গ্রাহকের প্রয়োজনীয়তা দ্বারা শিপিং

2. পিসিবিপ্রযুক্তিগত সক্ষমতা

সার্টিফিকেশনঃ

ISO9001 / ISO14001 / ISO45001 (সামরিক) / TS16949 (অটোমোটিভ) / RoHS / UL

    ঘন তামার পিসিবিএটি একটি বিশেষ ধরনের প্রিন্টেড সার্কিট বোর্ড যা স্ট্যান্ডার্ড PCB এর তুলনায় একটি পুরু তামার স্তর রয়েছে।এই বর্ধিত তামা বেধ বিভিন্ন সুবিধা প্রদান করে এবং নির্দিষ্ট অ্যাপ্লিকেশন জন্য উপযুক্ত.

ঘন তামার পিসিবি এর প্রধান বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ

তামার বেধ:
একটি স্ট্যান্ডার্ড পিসিবি এর তামা স্তর বেধ সাধারণত প্রতি বর্গফুট (ওজ / ফুট 2) প্রতি 1 থেকে 2 আউন্স হয়, যা প্রায় 35-70 মাইক্রন বেধের সমান।
ঘন তামার পিসিবিএর তামার স্তর উল্লেখযোগ্যভাবে ঘন হয়, সাধারণত 3 ওনস / বর্গফুট থেকে 12 ওনস / বর্গফুট বা তার বেশি, যা 105-420 মাইক্রন এর বেধের সমতুল্য।

পাওয়ার হ্যান্ডলিং ক্ষমতাঃ
তামার বেধ বাড়ানোঘন তামার পিসিবিঅতিরিক্ত তাপ বা ভোল্টেজ ড্রপ ছাড়াই উচ্চতর বর্তমান এবং শক্তি স্তরগুলি পরিচালনা করতে।
এটি তাদের শক্তি-সমৃদ্ধ অ্যাপ্লিকেশন যেমন পাওয়ার সাপ্লাই, মোটর ড্রাইভ এবং উচ্চ-বর্তমান ইলেকট্রনিক সিস্টেমের জন্য আদর্শ করে তোলে।

তাপীয় ব্যবস্থাপনাঃ
পাতলা তামার স্তরগুলি কার্যকর তাপ সিঙ্ক হিসাবে কাজ করে, পিসিবিতে গরম করার উপাদানগুলি থেকে তাপ ছড়িয়ে দেওয়ার উন্নতি করে।
এই উন্নত তাপীয় ব্যবস্থাপনা ক্ষমতা উচ্চ ক্ষমতা, উচ্চ-বর্তমান, বা উচ্চ ঘনত্ব সার্কিট ডিজাইন জন্য সমালোচনামূলক।
বৈদ্যুতিক পরিবাহিতা
তামার বেধ বৃদ্ধি ট্র্যাকের প্রতিরোধকে হ্রাস করে, সামগ্রিক সার্কিট কর্মক্ষমতা এবং সংকেত অখণ্ডতা উন্নত করে।
এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপকারী যা কম প্রতিবন্ধকতা, উচ্চ বর্তমান সার্কিট যেমন পাওয়ার ইলেকট্রনিক্স বা উচ্চ-গতির ডিজিটাল ডিজাইনের প্রয়োজন।

শক্ততা এবং যান্ত্রিক শক্তিঃ
তামার বেধ বাড়ার কারণে,ঘন তামার পিসিবিতারা সাধারণত শক্তিশালী এবং যান্ত্রিকভাবে শক্তিশালী, যা তাদের কম্পন, শক বা চাপের প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

উত্পাদন চ্যালেঞ্জঃ
তৈরি করাঘন তামার পিসিবিবিশেষায়িত উত্পাদন প্রক্রিয়া যেমন উন্নত ড্রিলিং কৌশল, উন্নত প্লাটিং, এবং বিশেষায়িত খোদাই পদ্ধতি প্রয়োজন।
এই উত্পাদন প্রক্রিয়াগুলি স্ট্যান্ডার্ড পিসিবি উত্পাদনের তুলনায় আরও জটিল এবং ব্যয়বহুল হতে পারে।

ঘন তামার পিসিবি ব্যবহারের মধ্যে রয়েছেঃ

পাওয়ার ইলেকট্রনিক্স, যেমন ইনভার্টার, কনভার্টার এবং মোটর ড্রাইভ

শিল্প নিয়ন্ত্রণ ও বিতরণ ব্যবস্থা সহ উচ্চ প্রবাহের সার্কিট

বৈদ্যুতিক যানবাহন এবং হাইব্রিড পাওয়ার ট্রেন সহ অটোমোবাইল ইলেকট্রনিক্স

কঠোর শক্তি এবং তাপীয় প্রয়োজনীয়তার সাথে এয়ারস্পেস এবং প্রতিরক্ষা অ্যাপ্লিকেশন

উচ্চ প্রবাহ এবং শক্তির চাহিদা সহ টেলিযোগাযোগ এবং নেটওয়ার্কিং সরঞ্জাম

ঘন তামার পিসিবিএটি বিভিন্ন শিল্পে শক্তিশালী, নির্ভরযোগ্য এবং উচ্চ-কার্যকারিতা ইলেকট্রনিক সিস্টেমগুলির নকশা এবং বিকাশে ব্যবহার করা যেতে পারে যেখানে পাওয়ার হ্যান্ডলিং,তাপীয় ব্যবস্থাপনা এবং বৈদ্যুতিক পরিবাহিতা মূল কারণ.

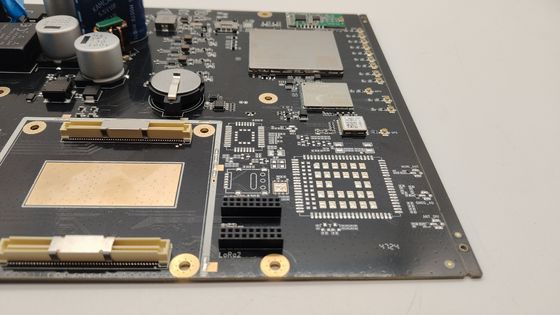

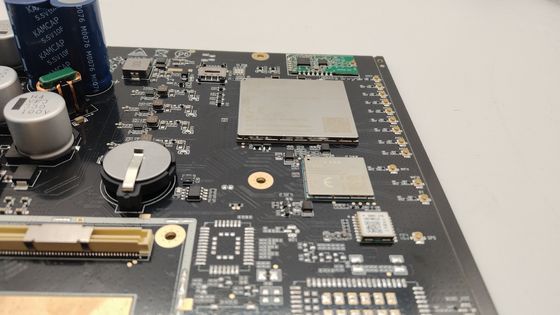

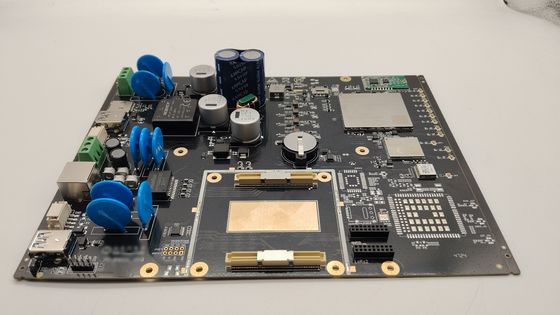

2. পিসিবি ছবি
