| ব্র্যান্ড নাম: | KAZ |
| মডেল নম্বর: | কাজা-বি-106 |
| MOQ: | 1 Unit |
| অর্থ প্রদানের শর্তাবলী: | T/T, Western Union, MoneyGram, L/C, D/A |
| সরবরাহের ক্ষমতা: | 2000 m2 / Month |
পিসিবি কারখানা প্রস্তুতকারক 94V0 পিসিবি বোর্ড এইচডিআই প্রিন্টেড সার্কিট বোর্ড 100% ই-টেস্টিং 600 মিমি x 1200 মিমি
1. বৈশিষ্ট্য
1. ওয়ান স্টপ OEM সার্ভিস, চীনের শেনঝেন তৈরি
2. গ্রাহকের কাছ থেকে গারবার ফাইল এবং BOM তালিকা দ্বারা নির্মিত
3. FR4 উপাদান, 94V0 মান পূরণ
4. এসএমটি, ডিআইপি প্রযুক্তি সমর্থন
5. সীসা মুক্ত এইচএএসএল, পরিবেশ সুরক্ষা
6. ইউএল, সিই, ROHS সম্মত
7. DHL,UPS,TNT,EMS বা গ্রাহকের প্রয়োজনীয়তা দ্বারা শিপিং
2. পিসিবিপ্রযুক্তিগত সক্ষমতা
| এসএমটি | অবস্থান সঠিকতাঃ ২০ এমএম |
| উপাদান আকারঃ0.৪×০.২ মিমি ((০১০০৫) ₹১৩০×৭৯ মিমি,ফ্লিপ-চিপ,কিউএফপি,বিজিএ,পপ | |
| সর্বোচ্চ উপাদান উচ্চতাঃ:25mm | |
| সর্বাধিক পিসিবি আকারঃ ৬৮০×৫০০mm | |
| সর্বনিম্ন পিসিবি আকারঃ সীমাবদ্ধ নয় | |
| পিসিবি বেধঃ0.৩ থেকে ৬ মিমি | |
| পিসিবি ওজনঃ ৩ কেজি | |
| ওয়েভ-সোল্ডার | সর্বাধিক PCB প্রস্থঃ 450mm |
| পিসিবির সর্বনিম্ন প্রস্থঃ সীমাবদ্ধ নয় | |
| উপাদান উচ্চতাঃউপরে 120 মিমি/বট 15 মিমি | |
| ঘাম-সোল্ডার | ধাতুর ধরন: অংশ, পুরো, ইনলে, সাইডস্টেপ |
| ধাতু উপাদান: তামা, অ্যালুমিনিয়াম | |
| সারফেস ফিনিসঃপ্লেটিং Au,প্লেটিং স্লিভার,প্লেটিং Sn | |
| বায়ু বুধির হারঃ ২০% এর নিচে | |
| প্রেস ফিট | প্রেস রেঞ্জঃ0-50KN |
| সর্বাধিক পিসিবি আকারঃ 800X600 মিমি | |
| পরীক্ষা | আইসিটি,সোন্ড ফ্লাইং,বার্ন-ইন,ফাংশন টেস্ট,তাপমাত্রা সাইক্লিং |
এইচডিআই প্রিন্টেড সার্কিট বোর্ড, মাইক্রোভিয়া বা এমভিএ পিসিবি নামেও পরিচিত, একটি উন্নত পিসিবি প্রযুক্তি যা উচ্চ ঘনত্বের আন্তঃসংযোগ এবং ক্ষুদ্রায়িত বৈদ্যুতিন উপাদানগুলিকে সক্ষম করে।
প্রধান বৈশিষ্ট্য এবং ফাংশনএইচডিআই প্রিন্টেড সার্কিট বোর্ডএর মধ্যে রয়েছেঃ
ক্ষুদ্রীকরণ এবং ঘনত্ব বৃদ্ধিঃ
এইচডিআই পিসিবিছোট, আরও ঘনিষ্ঠভাবে দূরবর্তী ভায়াস এবং ভায়াস বৈশিষ্ট্য, উচ্চতর আন্তঃসংযোগ ঘনত্বের অনুমতি দেয়।
এটি আরও কমপ্যাক্ট, স্থান সাশ্রয়কারী ইলেকট্রনিক ডিভাইস এবং উপাদানগুলি ডিজাইন করা সম্ভব করে তোলে।
মাইক্রোভিয়া এবং স্ট্যাকড ভিয়াঃ
এইচডিআই পিসিবিমাইক্রোভিয়া ব্যবহার করুন, যা ছোট, লেজার-ড্রিলড গর্ত যা পিসিবি এর বিভিন্ন স্তর সংযুক্ত করতে ব্যবহৃত হয়।
স্ট্যাকড ভায়াস, যেখানে একাধিক ভায়াস উল্লম্বভাবে স্ট্যাক করা হয়, আরও আন্তঃসংযোগ ঘনত্ব বৃদ্ধি করতে পারে।
মাল্টি-লেয়ার স্ট্রাকচারঃ
এইচডিআই পিসিবিঐতিহ্যবাহী পিসিবি-র চেয়ে স্তর সংখ্যা বেশি হতে পারে, সাধারণত ৪ থেকে ১০ বা তার বেশি।
স্তরগুলির সংখ্যা বৃদ্ধি আরও জটিল রাউটিং এবং উপাদানগুলির মধ্যে আরও সংযোগের অনুমতি দেয়।
উন্নত উপকরণ এবং প্রক্রিয়াঃ
এইচডিআই পিসিবিপ্রায়শই বিশেষায়িত উপকরণ যেমন পাতলা তামা ফয়েল, উচ্চ-কার্যকারিতা স্তরিত এবং উন্নত প্লাটিং কৌশল ব্যবহার করে।
এই উপকরণ এবং প্রক্রিয়াগুলি ছোট, আরও নির্ভরযোগ্য, উচ্চতর পারফরম্যান্সের আন্তঃসংযোগ তৈরি করতে সক্ষম করে।
উন্নত বৈদ্যুতিক বৈশিষ্ট্যঃ
সংক্ষিপ্ত ট্র্যাক প্রস্থ, সংক্ষিপ্ত সংকেত পথ, এবং কঠোর সহনশীলতাএইচডিআই পিসিবিইলেকট্রিক পারফরম্যান্স উন্নত করতে সাহায্য করে, যার মধ্যে উন্নত সংকেত অখণ্ডতা, হ্রাস ক্রসস্টক এবং দ্রুত ডেটা ট্রান্সমিশন অন্তর্ভুক্ত।
নির্ভরযোগ্যতা ও উৎপাদনযোগ্যতাঃ
এইচডিআই পিসিবিউচ্চ নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে, উন্নত তাপীয় ব্যবস্থাপনা এবং উন্নত যান্ত্রিক স্থিতিশীলতার মতো বৈশিষ্ট্য সহ।
এইচডিআই পিসিবিগুলির জন্য উত্পাদন প্রক্রিয়া, যেমন লেজার ড্রিলিং এবং উন্নত প্লেটিং কৌশলগুলির জন্য বিশেষ সরঞ্জাম এবং দক্ষতার প্রয়োজন।
এইচডিআই প্রিন্টেড সার্কিট বোর্ডঅ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
স্মার্টফোন, ট্যাবলেট এবং অন্যান্য মোবাইল ডিভাইস
পোষাকযোগ্য ইলেকট্রনিক্স এবং আইওটি (ইন্টারনেট অব থিংস) ডিভাইস
অটোমোবাইল ইলেকট্রনিক্স এবং উন্নত ড্রাইভার সহায়তা সিস্টেম (এডিএএস)
উচ্চ গতির কম্পিউটার এবং টেলিযোগাযোগ সরঞ্জাম
সামরিক ও এয়ারস্পেস ইলেকট্রনিক্স সরঞ্জাম
চিকিৎসা সরঞ্জাম ও যন্ত্রপাতি
বিভিন্ন ইলেকট্রনিক পণ্য এবং সিস্টেমে ক্ষুদ্রায়ন, বর্ধিত কার্যকারিতা এবং উচ্চতর পারফরম্যান্সের অব্যাহত চাহিদা এইচডিআই পিসিবি প্রযুক্তি গ্রহণকে চালিত করেছে।

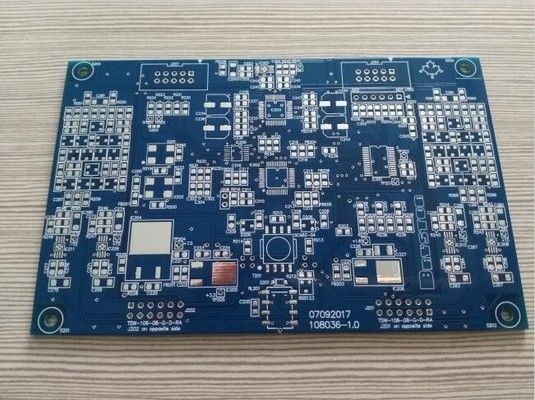

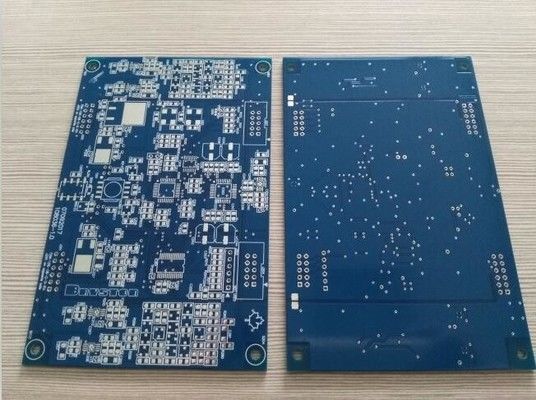

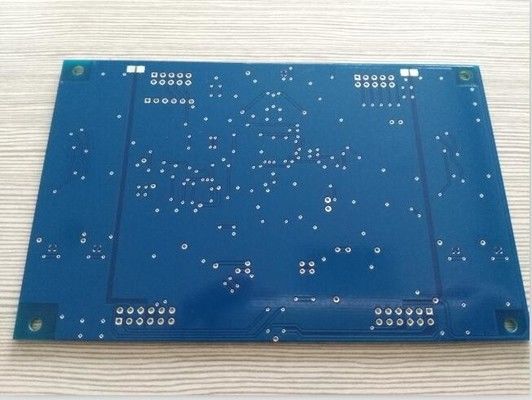

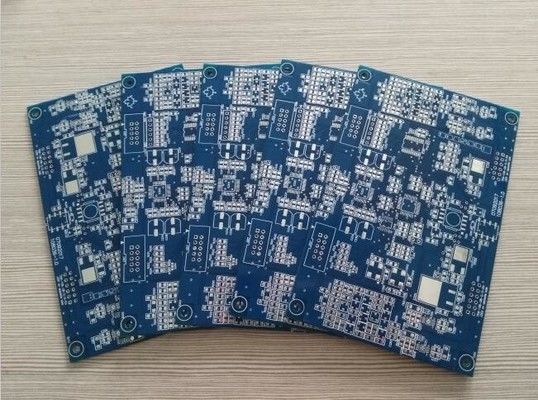

2. পিসিবি ছবি
