| ব্র্যান্ড নাম: | KAZ Circuit |
| মডেল নম্বর: | PCBA-B-0019 |
| MOQ: | 1 pc |
| মূল্য: | USD/pc |
| অর্থ প্রদানের শর্তাবলী: | T/T, Western Union, Paypal |
| সরবরাহের ক্ষমতা: | 20,000 Square Meters / Month |
ইলেকট্রনিক প্রিন্টেড সার্কিট বোর্ড OEM পিসিবি সমাবেশ মিনি কম্পিউটারের জন্য শেনজেন পিসিবি ডিজাইন 1 ওজ 1.6 মিমি
বিস্তারিত বিবরণীঃ
| স্তর | 4 স্তর |
| উপাদান | FR-4 |
| বোর্ডের বেধ | 1.6 মিমি |
| তামার বেধ | ১ ওনস |
| সারফেস ট্রিটমেন্ট | এনআইজি |
| বিক্রিত মাস্ক ও সিল্কস্ক্রিন | সবুজ |
| গুণমানের মান | আইপিসি ক্লাস ২, ১০০% ই-পরীক্ষা |
| সার্টিফিকেট | TS16949, ISO9001, UL, RoHS |
KAZ সার্কিট আপনার জন্য কি করতে পারে:
পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ
কোম্পানির তথ্য:
KAZ সার্কিট 2007 সাল থেকে চীন থেকে একটি পেশাদার পিসিবি প্রস্তুতকারক, এছাড়াও আমাদের গ্রাহকদের জন্য পিসিবি সমাবেশ পরিষেবা প্রদান। এখন প্রায় 300 কর্মচারীদের সাথে। ISO9001, TS16949, UL, RoHS এর সাথে প্রত্যয়িত।আমরা আপনাকে দ্রুততম ডেলিভারি সময়ের মধ্যে কারখানার নির্দেশিত দাম সঙ্গে মানের পণ্য প্রদান করতে আত্মবিশ্বাসী!
প্রস্তুতকারকের ক্ষমতাঃ
| সক্ষমতা | ডাবল সাইডেডঃ ১২০০০ বর্গমিটার / মাস মাল্টিলেয়ারঃ 8000sq.m. / মাস |
| ন্যূনতম লাইন প্রস্থ / ফাঁক | ৪/৪ মিলিমিটার (১ মিলিমিটার=০.০২৫৪ মিলিমিটার) |
| বোর্ডের বেধ | 0.3~4.0 মিমি |
| স্তর | ১-২০টি স্তর |
| উপাদান | FR-4, অ্যালুমিনিয়াম, পিআই |
| তামার বেধ | 0.5~4oz |
| উপাদান Tg | Tg140~Tg170 |
| সর্বাধিক পিসিবি আকার | ৬০০*১২০০ মিমি |
| মিনি হোল আকার | 0.2 মিমি (+/- 0.025) |
| সারফেস ট্রিটমেন্ট | HASL, ENIG, OSP |
এসএমটি ক্ষমতা
![]()
পিসিবিএ ডিজাইন একটি মুদ্রিত সার্কিট বোর্ডে ইলেকট্রনিক সার্কিটগুলির জন্য উপাদানগুলির বিন্যাস এবং স্থাপন তৈরির প্রক্রিয়া। কার্যকরপিসিবিএ ডিজাইনইলেকট্রনিক ডিভাইসের সফল উৎপাদন ও ব্যবহারের জন্য এটি অত্যন্ত গুরুত্বপূর্ণ।
পিসিবিএ ডিজাইনের কিছু মূল দিক নিম্নরূপঃ
স্কিম্যাটিক ক্যাপচারঃ
ইলেকট্রনিক সার্কিটের কার্যকারিতা এবং সংযোগ নির্ধারণ করুন।
উপযুক্ত উপাদান এবং প্যাকেজিং নির্বাচন করুন।
লজিক্যাল ফ্লো এবং ডিজাইনের নিয়ম মেনে চলা নিশ্চিত করে।
পিসিবি বিন্যাসঃ
বোর্ডের মাত্রা, আকৃতি এবং স্তর কাঠামো নির্ধারণ করুন।
উপাদানগুলি কার্যকারিতা, তাপীয় ব্যবস্থাপনা এবং উত্পাদনযোগ্যতার জন্য সর্বোত্তমভাবে স্থাপন করুন।
সিগন্যাল অখণ্ডতা, পাওয়ার বিতরণ এবং ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (ইএমসি) বিবেচনা করে উপাদানগুলি সংযুক্ত করার জন্য রুট ক্যাবলগুলি।
ডিজাইন ফর ম্যানুফ্যাকচারিং (ডিএফএম) নির্দেশিকা অন্তর্ভুক্ত করুন।
উপাদান নির্বাচন এবং স্থাপনঃ
বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত প্রয়োজনীয়তার ভিত্তিতে উপাদানগুলি নির্বাচন করুন।
ট্র্যাক দৈর্ঘ্য হ্রাস, সংকেত পথ অপ্টিমাইজ এবং সহজ সমাবেশ জন্য উপাদান সাজান।
পরীক্ষার জন্য বা পুনর্নির্মাণের জন্য উপাদানগুলির দৃষ্টিভঙ্গি, শীতলতা এবং অ্যাক্সেস বিবেচনা করুন।
পাওয়ার ডিজাইন:
বিভিন্ন ভোল্টেজ রেলের জন্য একটি দক্ষ শক্তি বিতরণ নেটওয়ার্ক ডিজাইন করুন।
ডিসকপলিং ক্যাপাসিটার, ভোল্টেজ রেগুলেটর এবং অন্যান্য পাওয়ার ম্যানেজমেন্ট সার্কিট্রি বাস্তবায়ন করুন।
এটি সঠিকভাবে গ্রাউন্ড করা নিশ্চিত করুন এবং শব্দ / ripple যতটা সম্ভব.
সিগন্যাল ইন্টিগ্রিটি এবং ইএমসিঃ
হাই স্পিড ডিজিটাল সিগন্যালের ট্র্যাক ইম্পেড্যান্স, রুটিং এবং টার্মিনেশন নিয়ন্ত্রণ করুন।
ইলেকট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) কমাতে ঢালাই, ফিল্টারিং এবং অন্যান্য কৌশল বাস্তবায়ন করুন।
ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) সুরক্ষা বিবেচনা করুন।
তাপীয় ব্যবস্থাপনাঃ
গরম করার উপাদানগুলি চিহ্নিত করুন এবং পর্যাপ্ত শীতল সমাধান সরবরাহ করুন।
থার্মাল ভায়াস, হিট সিঙ্ক, এবং এয়ারফ্লো বিবেচনা অন্তর্ভুক্ত করুন।
পরীক্ষা ও উৎপাদনযোগ্যতাঃ
সার্কিট পরীক্ষার সুবিধার্থে পরীক্ষার পয়েন্ট, জাম্পার এবং অন্যান্য বৈশিষ্ট্য অন্তর্ভুক্ত করা।
সোল্ডার মাস্ক, স্ক্রিন প্রিন্টিং এবং অন্যান্য সমাবেশ সম্পর্কিত দিকগুলি সম্পর্কিত ডিএফএম নির্দেশিকা অনুসরণ করুন।
পিসিবিএ ডিজাইনসাধারণত একটি বিশেষ CAD (কম্পিউটার এডেড ডিজাইন) সফটওয়্যার যেমন Altium Designer, Eagle, বা KiCad ব্যবহার করে স্কিম্যাটিক ক্যাপচার করা, PCB লেআউট করা,এবং প্রয়োজনীয় উত্পাদন ফাইল তৈরি.

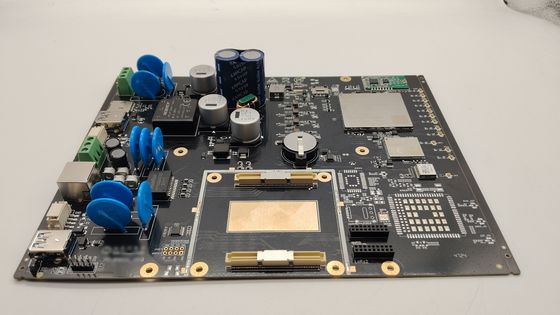

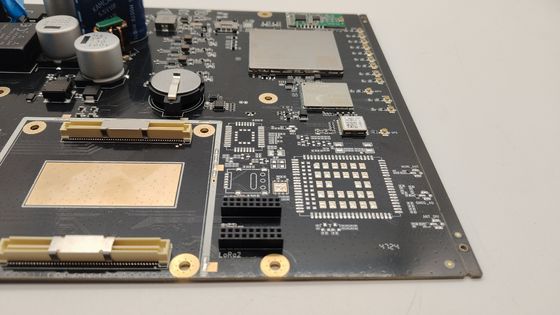

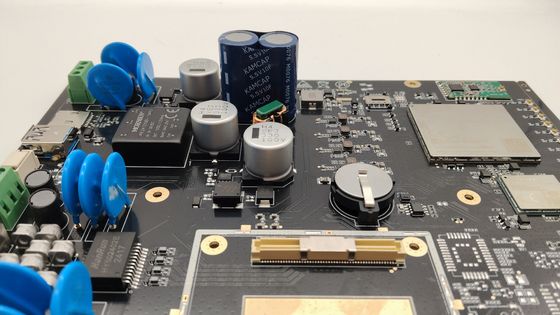

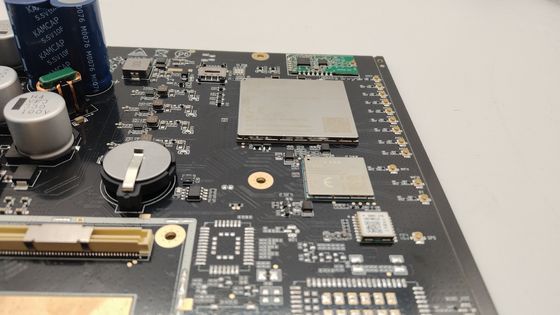

এই ছবির ছবিমিনি কম্পিউটারের জন্য পিসিবি পিসিবিএ ডিজাইন
![]()
![]()
![]()
![]()
