HDI প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সঙ্গে স্তর PCBA নকশা

HDI প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সঙ্গে স্তর PCBA নকশা

ব্র্যান্ড নাম: KAZ Circuit
মডেল নম্বর: PCBA-B-00201
MOQ: 1 pc
মূল্য: USD/pc
অর্থ প্রদানের শর্তাবলী: T/T, Western Union, Paypal
সরবরাহের ক্ষমতা: 20,000 Square Meters / Month
বিস্তারিত তথ্য
Place of Origin:
China
সাক্ষ্যদান:
ISO9001, TS16949, UL, RoHS
ক্যাটাগরি:
PCBA ডিজাইন
উপাদান:
এফআর-4
স্তর:
8 স্তর
বোর্ড বেধ:
1.6 মিমি
তামা:
1 অজ
উপরিভাগ:
ENIG
Packaging Details:
Bubble Wrap
Supply Ability:
20,000 Square Meters / Month
বিশেষভাবে তুলে ধরা:

PCB বোর্ড ডিজাইন

,

ইলেকট্রনিক বোর্ড ডিজাইন

পণ্যের বর্ণনা

এইচডিআই প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সহ স্তর পিসিবিএ ডিজাইন

বিস্তারিত বিবরণীঃ


স্তর৮টি স্তর
উপাদানFR-4
বোর্ডের বেধ1.6 মিমি
তামার বেধ১ ওনস
সারফেস ট্রিটমেন্টএনআইজি
বিক্রিত মাস্ক ও সিল্কস্ক্রিনসবুজ
গুণমানের মানআইপিসি ক্লাস ২, ১০০% ই-পরীক্ষা
সার্টিফিকেটTS16949, ISO9001, UL, RoHS



KAZ সার্কিট আপনার জন্য কি করতে পারে:


  • PCB&PCBA ডিজাইন
  • পিসিবি উৎপাদন (প্রোটোটাইপ, ছোট থেকে মাঝারি, ভর উৎপাদন)
  • উপাদান সরবরাহ
  • পিসিবি সমাবেশ/এসএমটি/ডিআইপি


পিসিবি/পিসিবিএ-র একটি সম্পূর্ণ উদ্ধৃতি পেতে, দয়া করে নীচের মত তথ্য প্রদান করুনঃ


  • পিবিসির বিস্তারিত বিবরণ সহ গারবার ফাইল
  • বিওএম তালিকা (এক্সেল ফর্মার্টের সাথে আরও ভাল)
  • PCBA এর ছবি (যদি আপনি আগে এই PCBA করেছেন)


কোম্পানির তথ্য:
KAZ সার্কিট 2007 সাল থেকে চীন থেকে একটি পেশাদার পিসিবি প্রস্তুতকারক, এছাড়াও আমাদের গ্রাহকদের জন্য পিসিবি সমাবেশ পরিষেবা প্রদান। এখন প্রায় 300 কর্মচারীদের সাথে। ISO9001, TS16949, UL, RoHS এর সাথে প্রত্যয়িত।আমরা আপনাকে দ্রুততম ডেলিভারি সময়ের মধ্যে কারখানার নির্দেশিত দাম সঙ্গে মানের পণ্য প্রদান করতে আত্মবিশ্বাসী!

প্রস্তুতকারকের ক্ষমতাঃ


সক্ষমতাডাবল সাইডেডঃ ১২০০০ বর্গমিটার / মাস
মাল্টিলেয়ারঃ 8000sq.m. / মাস
ন্যূনতম লাইন প্রস্থ / ফাঁক৪/৪ মিলিমিটার (১ মিলিমিটার=০.০২৫৪ মিলিমিটার)
বোর্ডের বেধ0.3~4.0 মিমি
স্তর১-২০টি স্তর
উপাদানFR-4, অ্যালুমিনিয়াম, পিআই
তামার বেধ0.5~4oz
উপাদান TgTg140~Tg170
সর্বাধিক পিসিবি আকার৬০০*১২০০ মিমি
মিনি হোল আকার0.2 মিমি (+/- 0.025)
সারফেস ট্রিটমেন্টHASL, ENIG, OSP


এসএমটি ক্ষমতা


HDI প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সঙ্গে স্তর PCBA নকশা 0




     পিসিবিএ ডিজাইনএকটি মুদ্রিত সার্কিট বোর্ডে ইলেকট্রনিক সার্কিটগুলির জন্য উপাদানগুলির বিন্যাস এবং স্থাপন তৈরির প্রক্রিয়া। কার্যকরপিসিবিএ ডিজাইনইলেকট্রনিক ডিভাইসের সফল উৎপাদন ও ব্যবহারের জন্য এটি অত্যন্ত গুরুত্বপূর্ণ।

পিসিবিএ ডিজাইনের কিছু মূল দিক নিম্নরূপঃ

স্কিম্যাটিক ক্যাপচারঃ
ইলেকট্রনিক সার্কিটের কার্যকারিতা এবং সংযোগ নির্ধারণ করুন।
উপযুক্ত উপাদান এবং প্যাকেজিং নির্বাচন করুন।
লজিক্যাল ফ্লো এবং ডিজাইনের নিয়ম মেনে চলা নিশ্চিত করে।

পিসিবি বিন্যাসঃ
বোর্ডের মাত্রা, আকৃতি এবং স্তর কাঠামো নির্ধারণ করুন।
উপাদানগুলি কার্যকারিতা, তাপীয় ব্যবস্থাপনা এবং উত্পাদনযোগ্যতার জন্য সর্বোত্তমভাবে স্থাপন করুন।
সিগন্যাল অখণ্ডতা, পাওয়ার বিতরণ এবং ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (ইএমসি) বিবেচনা করে উপাদানগুলি সংযুক্ত করার জন্য রুট ক্যাবলগুলি।
ডিজাইন ফর ম্যানুফ্যাকচারিং (ডিএফএম) নির্দেশিকা অন্তর্ভুক্ত করুন।

উপাদান নির্বাচন এবং স্থাপনঃ
বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত প্রয়োজনীয়তার ভিত্তিতে উপাদানগুলি নির্বাচন করুন।
ট্র্যাক দৈর্ঘ্য হ্রাস, সংকেত পথ অপ্টিমাইজ এবং সহজ সমাবেশ জন্য উপাদান সাজান।
পরীক্ষার জন্য বা পুনর্নির্মাণের জন্য উপাদানগুলির দৃষ্টিভঙ্গি, শীতলতা এবং অ্যাক্সেস বিবেচনা করুন।

পাওয়ার ডিজাইন:
বিভিন্ন ভোল্টেজ রেলের জন্য একটি দক্ষ শক্তি বিতরণ নেটওয়ার্ক ডিজাইন করুন।
ডিসকপলিং ক্যাপাসিটার, ভোল্টেজ রেগুলেটর এবং অন্যান্য পাওয়ার ম্যানেজমেন্ট সার্কিট্রি বাস্তবায়ন করুন।
এটি সঠিকভাবে গ্রাউন্ড করা নিশ্চিত করুন এবং শব্দ / ripple যতটা সম্ভব.

সিগন্যাল ইন্টিগ্রিটি এবং ইএমসিঃ
হাই স্পিড ডিজিটাল সিগন্যালের ট্র্যাক ইম্পেড্যান্স, রুটিং এবং টার্মিনেশন নিয়ন্ত্রণ করুন।
ইলেকট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) কমাতে ঢালাই, ফিল্টারিং এবং অন্যান্য কৌশল বাস্তবায়ন করুন।
ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ইএসডি) সুরক্ষা বিবেচনা করুন।

তাপীয় ব্যবস্থাপনাঃ
গরম করার উপাদানগুলি চিহ্নিত করুন এবং পর্যাপ্ত শীতল সমাধান সরবরাহ করুন।
থার্মাল ভায়াস, হিট সিঙ্ক, এবং এয়ারফ্লো বিবেচনা অন্তর্ভুক্ত করুন।

পরীক্ষা ও উৎপাদনযোগ্যতাঃ
সার্কিট পরীক্ষার সুবিধার্থে পরীক্ষার পয়েন্ট, জাম্পার এবং অন্যান্য বৈশিষ্ট্য অন্তর্ভুক্ত করা।
সোল্ডার মাস্ক, স্ক্রিন প্রিন্টিং এবং অন্যান্য সমাবেশ সম্পর্কিত দিকগুলি সম্পর্কিত ডিএফএম নির্দেশিকা অনুসরণ করুন।

পিসিবিএ ডিজাইনসাধারণত একটি বিশেষ CAD (কম্পিউটার এডেড ডিজাইন) সফটওয়্যার যেমন Altium Designer, Eagle, বা KiCad ব্যবহার করে স্কিম্যাটিক ক্যাপচার করা, PCB লেআউট করা,এবং প্রয়োজনীয় উত্পাদন ফাইল তৈরি.

পিসিবিএ ডিজাইনপ্রকল্পের প্রয়োজনীয়তা, উপাদান ঘনত্ব, সংকেত গতি এবং অন্যান্য কারণের উপর নির্ভর করে জটিলতা পরিবর্তিত হয়।পিসিবিএ ডিজাইনইলেকট্রনিক সার্কিট নীতি, উত্পাদন প্রক্রিয়া এবং নকশা সেরা অনুশীলন একটি ভাল বোঝার প্রয়োজন।


এই ছবির ছবিএইচডিআই প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 স্তর মোবাইল ফোনের জন্য ইমপেড্যান্স নিয়ন্ত্রণ সহ সেল ফোন

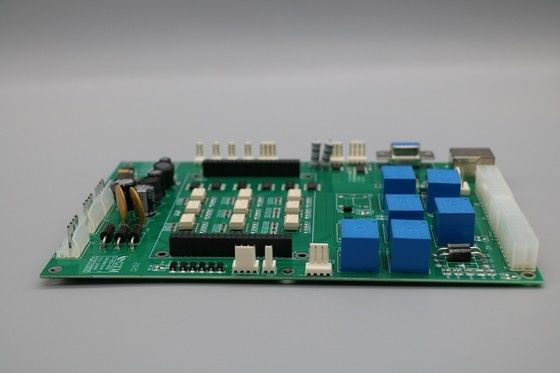

HDI প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সঙ্গে স্তর PCBA নকশা 1

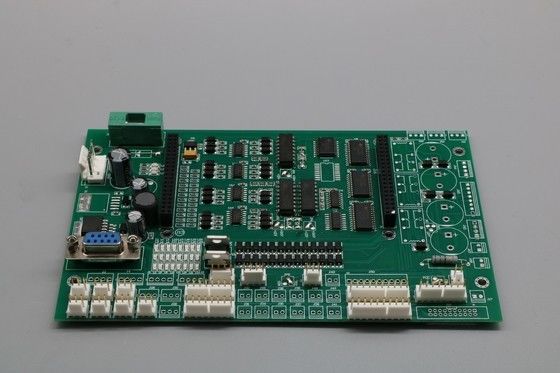

HDI প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সঙ্গে স্তর PCBA নকশা 2

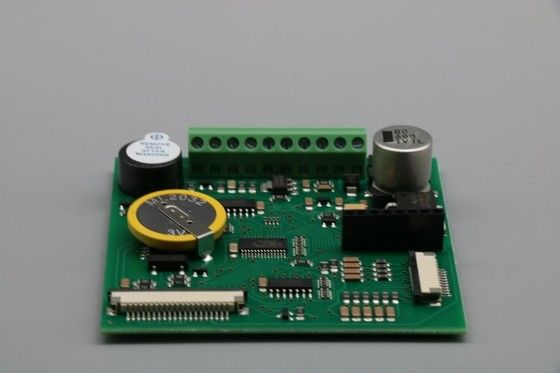

HDI প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সঙ্গে স্তর PCBA নকশা 3

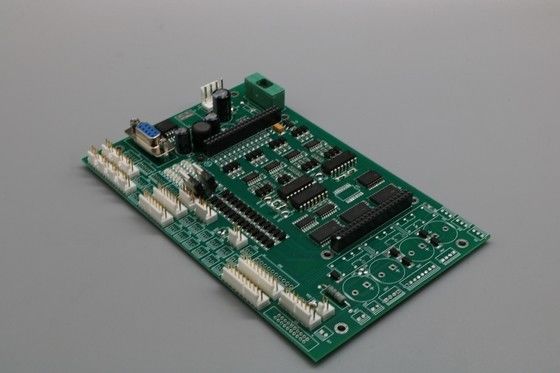

HDI প্রিন্টেড সার্কিট বোর্ড সমাবেশ 8 প্রতিবন্ধকতা নিয়ন্ত্রণ সঙ্গে স্তর PCBA নকশা 4
